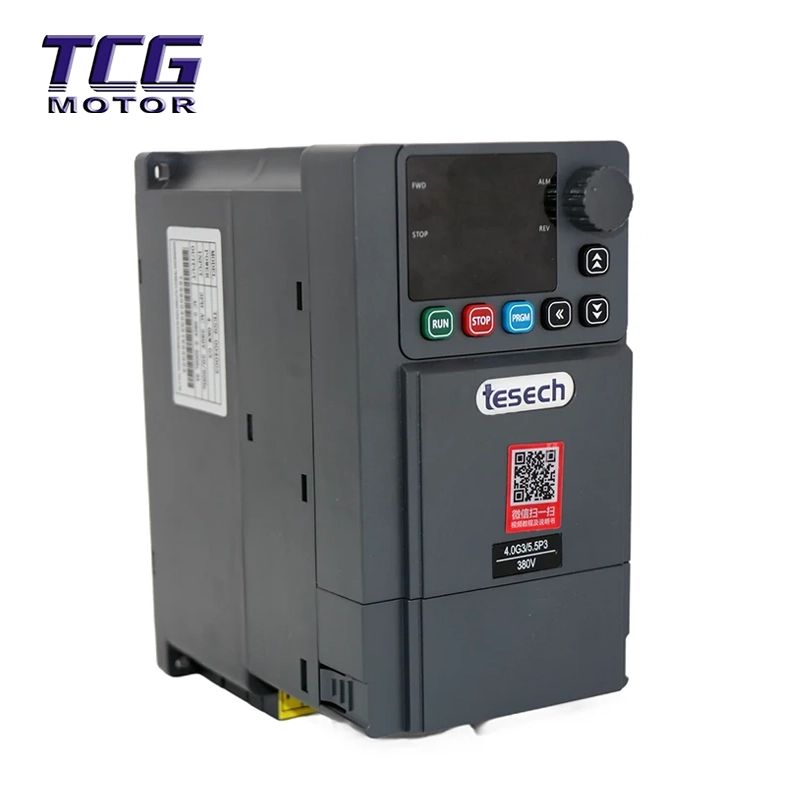

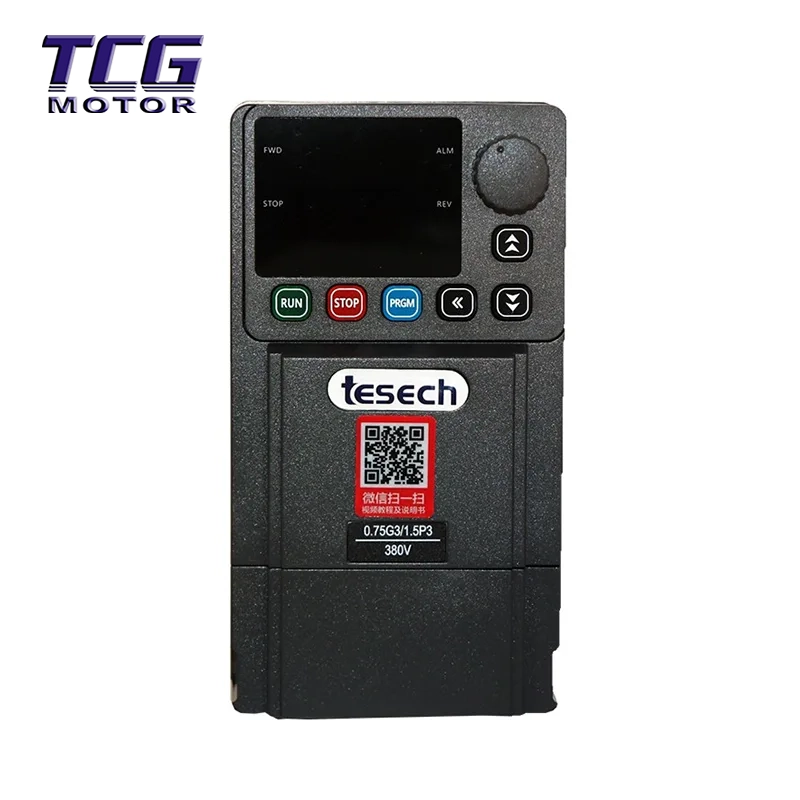

Variateur de fréquence série 900G

Comparé aux convertisseurs de fréquence plus petits ou à fonction unique, le variateur de fréquence série 900G excelle en termes d'adaptabilité à l'environnement industriel et de performances de contrôle :

Couverture complète de la plage de puissance pour les scénarios à usage intensif : offre différents facteurs de forme de A00 à A12, couvrant des puissances de sortie de 0,75 kW à 630 kW. Spécialement conçu pour les équipements industriels nécessitant une puissance de sortie élevée, il résout les problèmes de courant de démarrage élevé et de contrôle difficile des moteurs de forte puissance.

Contrôle vectoriel pour un couple élevé à basse vitesse : prend en charge SVC avec un rapport de vitesse jusqu'à 1:100, fournissant 150 % du couple nominal même à 0,5 Hz, garantissant des démarrages intensifs en douceur et sans choc.

Contrôle multi-pompes pour l'intégration du système : la logique d'alimentation en eau avancée intégrée prend en charge un mode de contrôle multi-pompes 1 à 5, pilotant directement des systèmes complexes d'alimentation en eau à pression constante sans avoir besoin d'un contrôleur PLC supplémentaire.

Contrôle multi-pompes pour l'intégration du système : la logique d'alimentation en eau avancée intégrée prend en charge un mode de contrôle multi-pompes 1 à 5, pilotant directement des systèmes complexes d'alimentation en eau à pression constante sans avoir besoin d'un contrôleur PLC supplémentaire.

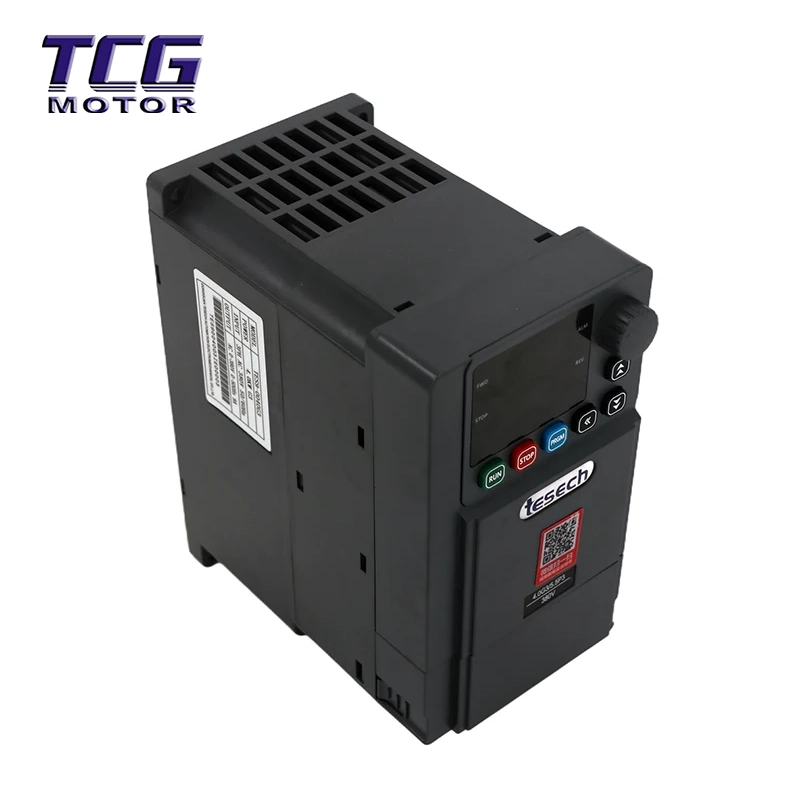

Protection et dissipation thermique de qualité industrielle : le variateur de fréquence série 900G adopte une conception de conduit d'air indépendant et un indice de protection IP20, résistant efficacement à l'intrusion de poussière dans les environnements industriels. Associé à un ventilateur intelligent à température contrôlée, il assure un fonctionnement stable sur de longues périodes.

Communication sur port complet et réseau intelligent : la configuration standard inclut le protocole de communication Modbus-RTU et prend en charge une interface RS485, permettant une intégration facile avec les systèmes de surveillance de l'ordinateur hôte pour l'échange de données en temps réel dans l'automatisation industrielle.

Paramètres techniques du produit

Industries d'application et scénarios

Le variateur de fréquence série 900G, avec sa densité de puissance élevée et sa large logique d'application, est largement utilisé dans les domaines suivants :

Électricité et services municipaux : stations de pompage d'alimentation en eau à pression constante de haute puissance, systèmes de traitement des eaux usées, ventilateurs à tirage induit.

Fabrication de machines : entraînements de broches de machines-outils CNC, machines de moulage par injection, extrudeuses, machines d'emballage.

CVC : pompes à eau de circulation de climatisation centrale, ventilateurs de tour de refroidissement, systèmes CVC.

Énergie et mines : entraînements auxiliaires de palans miniers, convoyeurs à bande, compresseurs.

Instructions d'installation et d'utilisation

1. Installation mécanique

Installation verticale : doit être installé verticalement sur une surface métallique plane, garantissant un flux d'air dégagé pour la dissipation de la chaleur.

Espace de dissipation thermique : Un espace suffisant doit être prévu verticalement au-dessus et en dessous (A≥10 mm, B≥200 mm pour 0,75-22 kW). Il est strictement interdit de bloquer l’entrée d’air.

Exigences environnementales : La température ambiante doit être comprise entre -10°C et +40°C (un déclassement est requis au-dessus de 40°C). Un déclassement est requis pour les altitudes supérieures à 1 000 mètres.

2. Connexions électriques

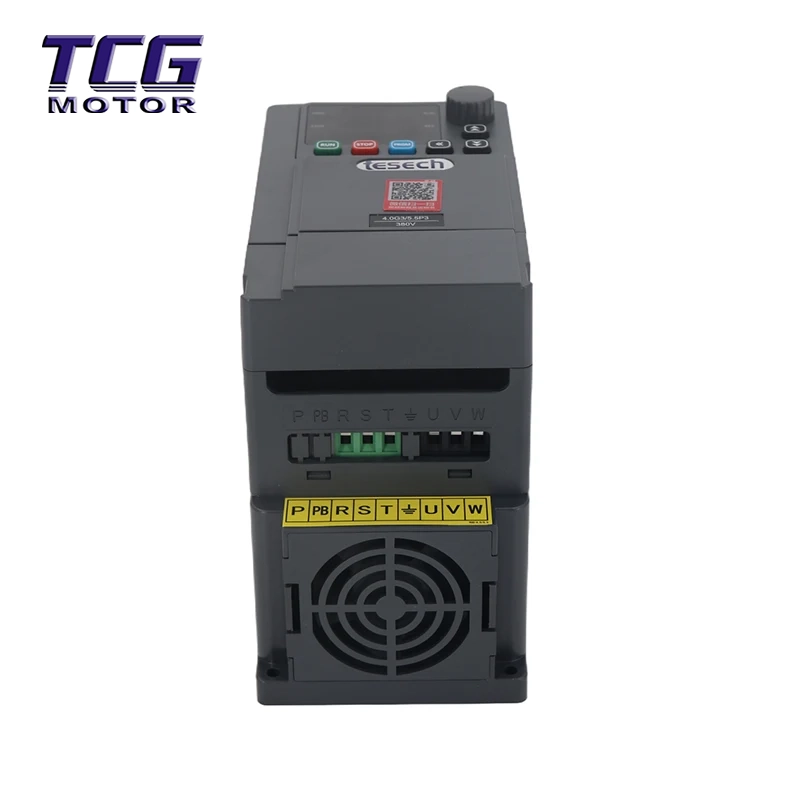

Circuit principal : R/S/T se connecte à l'alimentation triphasée, U/V/W se connecte au moteur. L'inversion des connexions est strictement interdite !

Unité de freinage : 0,75 kW ~ 5,5 kW dispose d'une unité de freinage intégrée et nécessite une résistance de freinage externe (connectée à la borne +/PB) ; 7,5 kW et plus nécessitent une unité de freinage externe.

Mise à la terre : la borne PE doit être mise à la terre de manière fiable et la résistance de mise à la terre doit être conforme aux réglementations locales.

3. Procédure de débogage rapide

1). Réinitialisation des paramètres : définissez F0-24 = 1 pour restaurer les paramètres d'usine.

2). Paramètres du moteur : Réglez F8-00 (Puissance) sur F8-04 (Vitesse) selon la plaque signalétique.

3). Identification des paramètres : définissez F8-07 pour effectuer une identification statique ou dynamique (requise pour le contrôle vectoriel afin d'obtenir un couple optimal).

4). Contrôle des opérations : définissez F0-00 pour sélectionner le canal de fonctionnement (0 : panneau, 1 : terminal, 2 : communication).

5). Point de consigne de fréquence : définissez F0-01 pour sélectionner la source de fréquence.

FAQ

Q1 : Quelle est la différence entre le variateur de fréquence série 900G et le mini modèle précédent (900M) ?

R : Le TES 900G est un onduleur à usage général avec une plage de puissance plus large (jusqu'à 630 kW), des ports d'E/S plus riches (5 canaux DI, 2 canaux AI) et de puissantes performances de contrôle vectoriel, ce qui le rend adapté aux scénarios de contrôle industriel complexes. Le modèle mini 900M, en revanche, est généralement conçu pour des applications simples à faible consommation (<2,2 kW) et possède moins de ports.

Q2 : Le variateur de fréquence série 900G prend-il en charge le contrôle de l'alimentation en eau de plusieurs pompes ?

R : Oui. La série 900G intègre une logique PID complète. En réglant les paramètres F0-26 et F5, il peut réaliser un contrôle multi-pompes de 1 à 5, y compris divers modes tels que « une en utilisation, une en veille », « contrôle maître-esclave » et « contrôle synchrone », permettant de construire des systèmes d'alimentation en eau complexes sans contrôleur externe.

Q3 : Qu’est-ce que le contrôle SVC ? Pourquoi l’identification des paramètres est-elle nécessaire ?

R : SVC (Speed ​​Sensorless Vector Control) permet au variateur de contrôler avec précision le couple du moteur même sans encodeur. L'identification des paramètres du moteur (F8-07) permet au variateur « d'apprendre » les paramètres internes du moteur (tels que la résistance et l'inductance), obtenant ainsi une sortie basse fréquence et un couple élevé (0,5 Hz/150 %). Sans identification, l'onduleur fonctionnera uniquement en mode V/F normal, réduisant ainsi sa capacité de charge importante.

Q4 : Que dois-je faire si le panneau affiche « Err14 » indiquant que le module est en surchauffe ?

R : « Err14 » indique que la température du module onduleur est trop élevée. Veuillez vérifier : 1. La charge est-elle trop lourde ou est-elle restée verrouillée pendant une longue période ? 2. Le ventilateur de refroidissement est-il endommagé ou le conduit d'air est-il obstrué par de la poussière ? 3. La température ambiante est-elle supérieure à 40°C (nécessite un déclassement ou une ventilation améliorée) ? 4. La fréquence porteuse F0-13 est-elle réglée trop haut (la fréquence porteuse peut être réduite de manière appropriée pour diminuer la génération de chaleur) ?

Q5 : Comment prolonger la durée de vie de l'onduleur dans des environnements difficiles ?

R : Il est recommandé de nettoyer régulièrement la poussière du ventilateur de refroidissement et du conduit d'air (tous les 6 à 12 mois) ; dans les environnements très poussiéreux (niveau de pollution > 2), le variateur de fréquence doit être installé dans une armoire de protection avec un indice IP54 ou supérieur ; en cas de stockage pendant une longue période (plus d'un an), un traitement de vieillissement avant charge doit être effectué conformément au manuel d'instructions avant utilisation.
