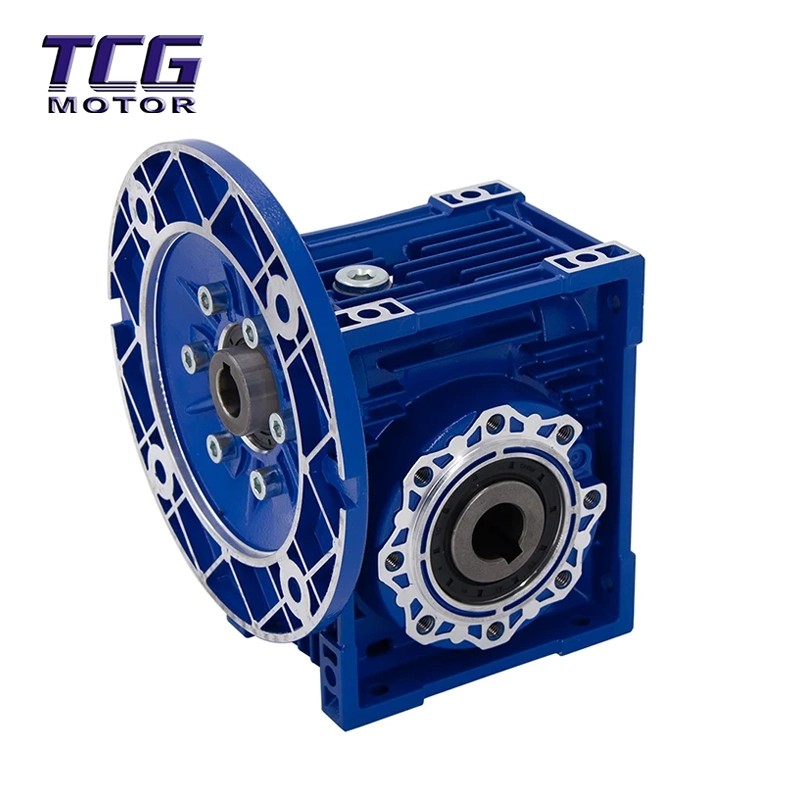

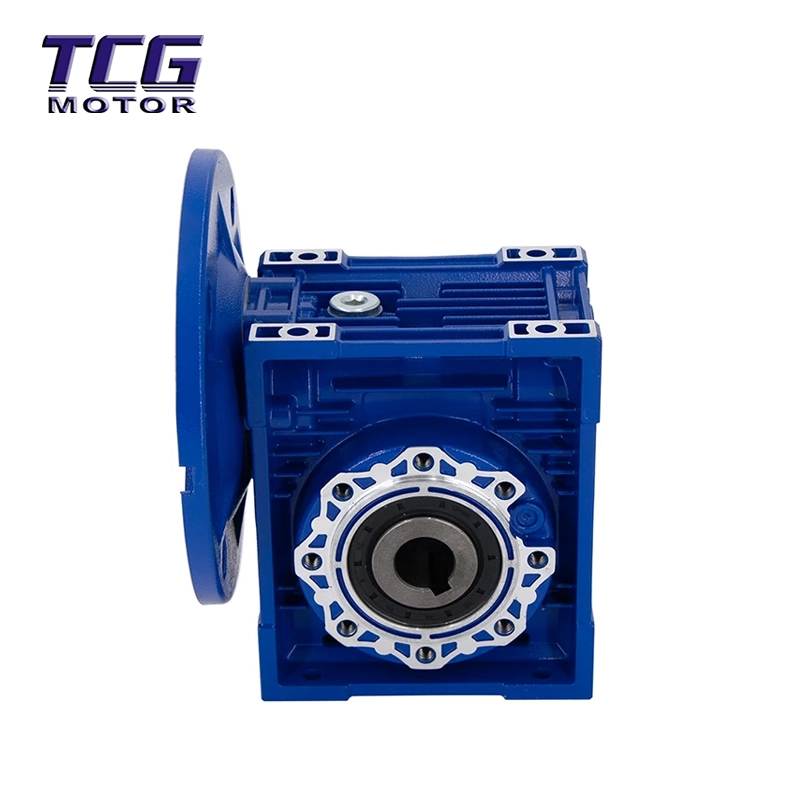

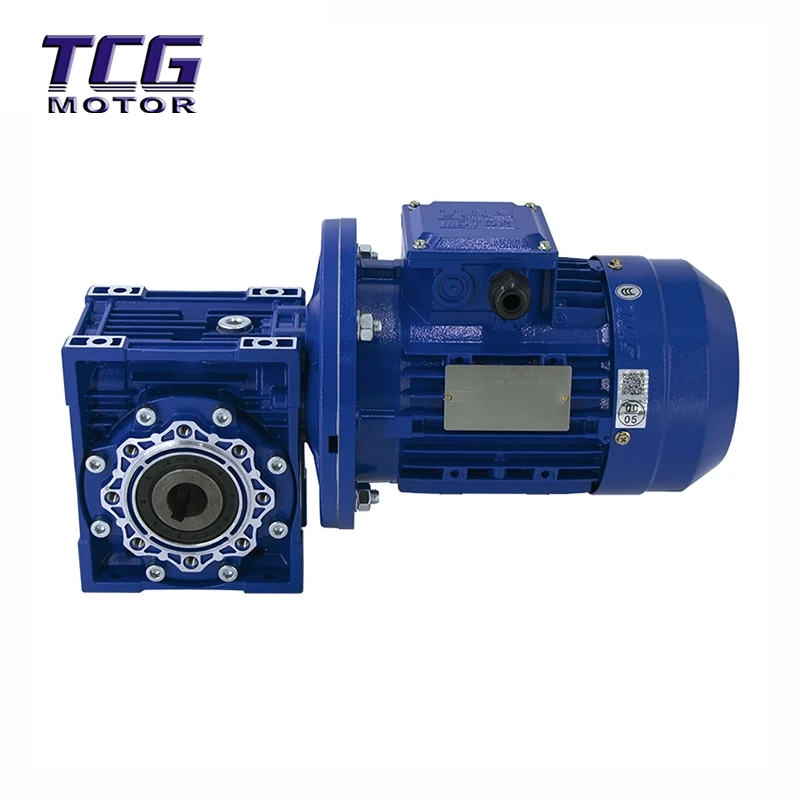

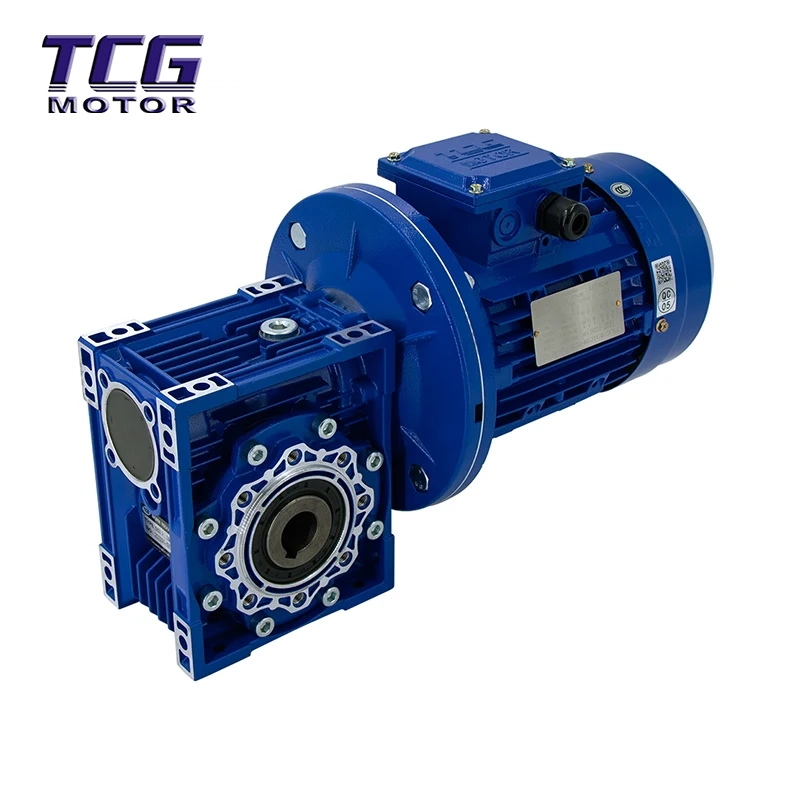

Réducteur à vis sans fin

Structure de précision et excellente dissipation de la chaleur : le boîtier du réducteur à vis sans fin est fabriqué en alliage d'aluminium moulé sous pression de haute qualité avec de grandes ailettes de refroidissement, offrant une excellente conduction thermique et une grande zone de dissipation thermique, prolongeant efficacement sa durée de vie.

Fonctionnement silencieux et stable : le réducteur à vis sans fin utilise un engrenage à vis sans fin rectifié avec précision et à surface de dent trempée, ce qui entraîne un fonctionnement silencieux et fluide, adapté aux environnements ayant des exigences environnementales élevées.

Robuste et durable : l'engrenage à vis sans fin est fabriqué en acier 20Cr, traité par carbonitruration, atteignant une dureté de surface de dent de HRC60 ; la roue à vis sans fin est fabriquée en bronze nickelé spécial résistant à l'usure, offrant une forte résistance à l'usure.

Installation omnidirectionnelle : adaptables à des configurations d'installation universelles, le bornier et le boîtier sont intégralement en alliage d'aluminium moulé sous pression, garantissant une excellente étanchéité et empêchant la poussière et les fuites.

Caractéristiques

SÉRIE DE RÉDUCTEURS À VIS SANS FIN RMN

INTRODUCTION GÉNÉRALE

Caractéristiques structurelles

-Boîtier en alliage d'aluminium moulé sous pression de haute qualité, adapté au montage universel.

-La conception du dissipateur thermique pour le refroidissement offre une grande surface et une capacité thermique plus élevée que les boîtiers en fonte

-025 à 150.avec portée de puissance de 60w à 15kw

-Plage de rapport de vitesse plus grande. Chaque taille de cadre unique a 12 rapports de 5:1 à 100:1.

-La vis sans fin durcie avec meulage fin présente les caractéristiques d'une efficacité plus élevée et d'un couple de sortie important.

-Faible bruit et fonctionnement stable. peut adapter des conditions de travail à long terme dans des environnements terribles.

-Léger, haute résistance mécanique.

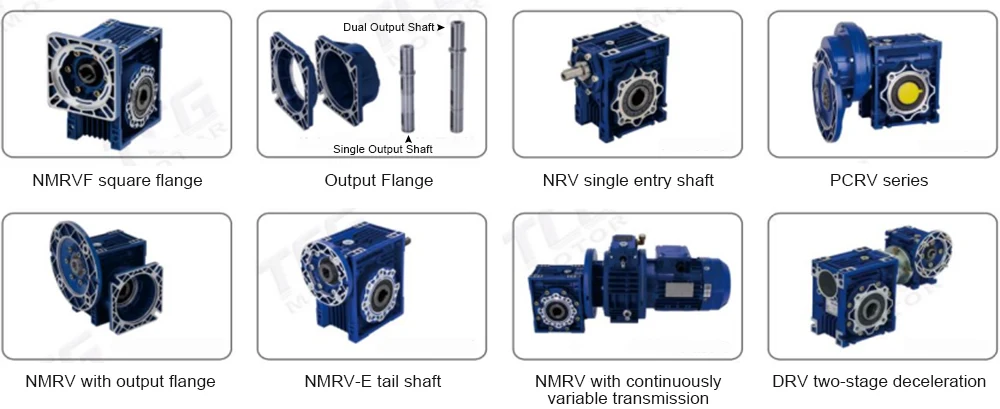

-La combinaison de modularisation PCRV & DRV étend la ration des réducteurs RV de i=5:1 à 3200:1.

PRINCIPAUX MATÉRIAUX

-Boîtier : alliage de fonte d'aluminium (taille du cadre : 025 jusqu'à 90) : fonte (taille du cadre : 110 à 150)

-Ver : acier 20Cr, traitement de carburation et de nitruration (la dureté de la dent est HRC60 et l'épaisseur de durcissement. La couche est supérieure à 0,5 mm après un meulage précis)

-Roue à vis sans fin : alliage spécial de nickel-bronze portable

MOULAGE PAR PULVÉRISATION / PEINTURE

-Boîtier en alliage d'aluminium :

①grenaillage et traitement antiseptique spécial sur la surface en alliage d'aluminium

②après phosphatation. enduit de bleu RAL5010 fini cuisson.

-Boîtier en fonte : peint avec une finition de cuisson bleue RAL5010

EFFICACITÉ

L'efficacité est un indicateur important d'un réducteur, qui dépend de la conception, de la fabrication et de l'état de friction de la paire de transmission à vis sans fin. En raison des différentes caractéristiques de frottement de la boîte de vitesses en fonctionnement et au repos, l'efficacité de la boîte de vitesses peut être classée en efficacité dynamique et efficacité statique.

LUBRIFICATION

VOLUME DE LUBRIFICATION DU RÉDUCTEUR RV

-Le volume de lubrification pour R V est lié à la position de montage du réducteur.

-Tous les stocks de réducteurs RV sont remplis de lubrification WA320 selon la position de montage B3, si la position de montage est différente de B3, une indication particulière est requise.

VOLUME DE LUBRIFICATION (LITRES)

VOLUME DE LUBRIFICATION DU PC ENGRENAGE HÉLICOÏDAL MODULAIRE

-La lubrification des réducteurs hélicoïdaux PC modulaires est en dehors de la lubrification des réducteurs. la lubrification et le volume dépendent des positions de montage du PC.

-Le module de réduction hélicoïdale PC est rempli de lubrification WA680 avant expédition

VOLUME DE LUBRIFICATION (LITRES)

SÉLECTION DE LUBRIFICATION

Applications

En raison de son faible bruit, de sa grande stabilité et de son excellente résistance à la corrosion, le réducteur à vis sans fin est largement utilisé dans les domaines suivants :

Équipements d'automatisation : Robots, bandes transporteuses, machines d'emballage.

Industrie générale : Machines de transformation des aliments, machines pharmaceutiques, machines d'impression, machines chimiques.

Environnements spéciaux : la surface en alliage d'aluminium subit un traitement anticorrosion spécial, résistant à la corrosion des solvants organiques tels que l'essence et le xylène, ce qui la rend adaptée aux environnements chimiques et de solvants spéciaux.

Force d'usine

Fabrication standard : fabriqué en stricte conformité avec les normes européennes (IEC) et les normes internationales IM pour garantir la compatibilité internationale.

Processus avancés : utilisation d'une technologie avancée de moulage sous pression en alliage d'aluminium et de processus de meulage de précision pour garantir la précision et la qualité de chaque produit.

Contrôle des matières : Sélection rigoureuse des matières premières ; l'engrenage à vis sans fin subit un traitement de carbonitruration pour garantir une épaisseur de couche durcie > 0,5 mm, garantissant l'efficacité de la transmission.

Honneurs de l'entreprise

Hengfu : possède une expérience approfondie dans la fabrication de moteurs et de boîtes de vitesses.

Excellente interchangeabilité : les produits présentent une excellente interchangeabilité et ont acquis une large reconnaissance sur le marché.

Certification de qualité : les produits sont conformes aux normes internationales du système de gestion de la qualité.

Après-vente et service

Support technique : nous fournissons des conseils de sélection professionnels et un support technique d'installation.

Assurance qualité : les produits sont soumis à des tests rigoureux avant de quitter l'usine pour garantir un fonctionnement sans problème.

Recommandations d'entretien : Nous recommandons aux utilisateurs de reconstituer ou de remplacer le type d'huile lubrifiante spécifié (WA320/WA680) rapidement en fonction de l'emplacement d'installation pour maintenir une efficacité optimale.

Emballage et expédition

Emballage : Des caisses en bois ou des boîtes en carton standards sont utilisées pour garantir un transport sûr et sans dommage.

Délai de livraison : Un stock suffisant de modèles courants garantit une expédition rapide après la passation de la commande.

Normes d'exportation : des services d'emballage répondant aux normes d'expédition internationales sont fournis pour les boîtes de vitesses exportées.

Force de l'entreprise

Marques partenaires

FAQ

Q1 : Ce réducteur à vis sans fin peut-il être utilisé dans des environnements hautement corrosifs ?

R : Oui. Le corps en alliage d'aluminium subit un grenaillage et un traitement anticorrosion spécial, conservant son aspect d'alliage blanc argenté et résistant à la corrosion causée par les solvants organiques tels que l'essence et le xylène.

Q2 : Quel type d'huile est utilisé dans le réducteur à vis sans fin en usine ?

R : Les réducteurs à vis sans fin RV sont fournis par défaut avec de l'huile lubrifiante WA320 pour l'orientation d'installation B3 ; Les modules à engrenages hélicoïdaux PC sont fournis avec de l'huile lubrifiante WA680.

Q3 : Que dois-je faire si ma méthode d'installation n'est pas B3 ?

R : La quantité d'huile lubrifiante dans le réducteur à vis sans fin RV dépend de l'orientation d'installation. Si la méthode d'installation diffère de B3, elle doit être spécifiée lors de la commande afin que le fabricant puisse ajuster la quantité d'huile ou fournir des conseils correspondants.

Q4 : Quelle est l’efficacité de cette boîte de vitesses ?

R : L'efficacité est un indicateur important, qui dépend de la conception et des conditions de friction de la paire de transmissions à vis sans fin. Le produit utilise une vis sans fin de transmission à surface de dent durcie, qui est très efficace et maintient des caractéristiques de friction stables dans des conditions dynamiques et statiques.
