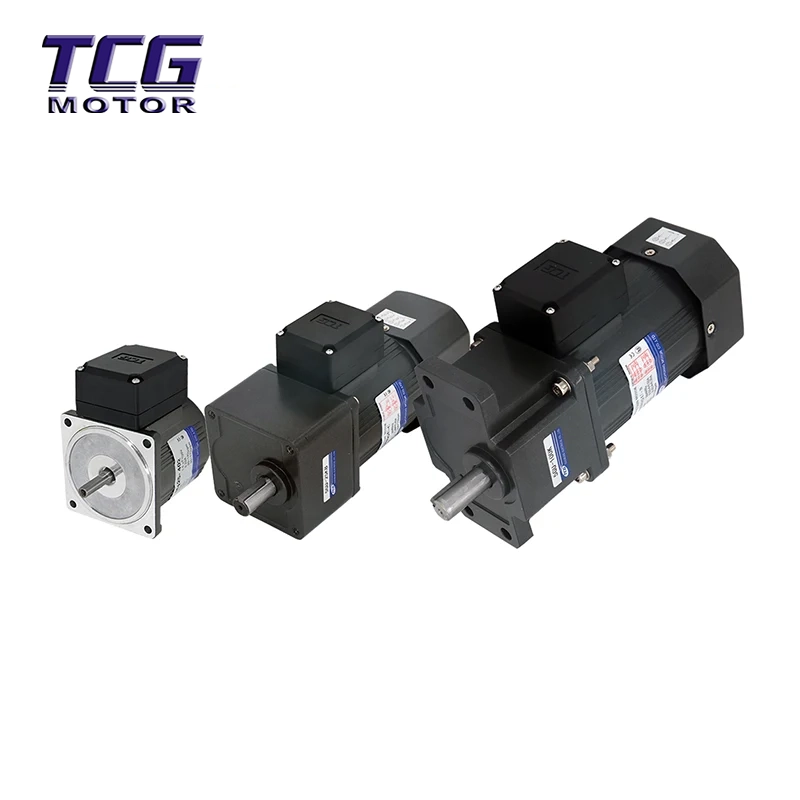

Moteur de contrôle de vitesse micro

Hengfu, une usine de moteurs professionnelle en Chine, propose le moteur de contrôle de vitesse micro de 120 W hautes performances. Ce micromoteur de contrôle de vitesse prend en charge à la fois le 220 V monophasé et le 380 V triphasé, offrant une régulation de vitesse en douceur pour l'automatisation. Conçue pour la stabilité et le faible bruit, notre série 120 W directement en usine est certifiée CE/ISO9001. Parfait pour les projets de vente en gros et OEM/ODM, c'est la solution d'alimentation précise idéale pour les convoyeurs, les emballages et les équipements médicaux.

envoyer une demande

Description du produit

Le moteur de contrôle de vitesse micro est conçu pour la précision et la fiabilité dans l'automatisation industrielle moderne. Doté d'une structure robuste à 4 pôles, il offre une vitesse nominale de 1 420 tr/min avec des vibrations et un bruit considérablement réduits par rapport aux alternatives à 2 pôles. Ce moteur excelle dans les applications nécessitant des démarrages/arrêts fréquents et un couple fluide à basse vitesse. Doté d'un boîtier en alliage d'aluminium à haute résistance pour une dissipation thermique supérieure, il garantit une longue durée de vie même en fonctionnement continu. En tant que fabricant source, nous proposons une personnalisation approfondie des dimensions de l'arbre, des brides de montage et du câblage, garantissant une intégration transparente dans vos machines spécifiques.

Moteur Tai Chuang (monophasé)

Moteurs à induction - Valeurs nominales continues

Numéro de modèle.		Forcer (w)	Périphérique Vague Non (Hz)	Tension (V)	Commencer Tournant Moment (kg/cm)	Notation		Démarrer le condenseur		Numéro de modèle d'engrenage.			Non.
Cylindrique Axe de force	Coupe de pignon Axe de force	Forcer (w)	Périphérique Vague Non (Hz)	Tension (V)	Commencer Tournant Moment (kg/cm)	Tournant Moment (kg/cm)	Révolution Non. (tr/min)	Capacité (µF)	Résistance Tension (VM)	Couplage Palier	Roulement à huile et palissage Palier Combiné	Milieu Engrenage	Non.
2IK6A-A 2RK6A-A	2IK6GN-A 2RK6GN-A	6	50 60	100 110	0.42	0.42	1200 1450	2.5 3	250	2GNK	2GN	2GN10X	① ~ ③
2IK6A-C 2RK6A-C	2IK6GN-C 2RK6GN-C	6	50 60	200 220	0.42	0.42	1200 1450	0.8 1	400	2GNK	2GN	2GN10X	① ~ ③
3IK15A-A 3RK15A-A	3IK15GN-A 3RK15GN-A	15	50 60	100 110	0.8	1.1	1250 1550	46	250	3GNK	3GN	3GN10X	④ ~ ⑥
3IK15A-C 3RK15A-C	3IK15GN-C 3RK15GN-C	15	50 60	200 220	0.8	1.1	1200 1500	1 1.5	400	3GNK	3GN	3GN10X	④ ~ ⑥
4IK25A-A 4RK25A-A	4IK25GN-A 4RK25GN-A	25	50 60	100 110	1.3	1.8	1250 1550	68	250	4GNK	4GN	4GN10X	⑦ ~ ⑨
4IK25A-C 4RK25A-C	4IK25GN-C 4RK25GN-C	25	50 60	200 220	1.3	1.8	1250 1500	1.5 2.0	400	4GNK	4GN	4GN10X	⑦ ~ ⑨
5IK40A-A 5RK40A-A	5IK40GN-A 5RK40GN-A	40	50 60	100 110	2.3	3.2	1300 1550	10 12.0	250	5GNK	5GN	5GN10X	⑩ ~ ⑫
5IK40A-C 5RK40A-C	5IK40GN-C 5RK40GN-C	40	50 60	200 220	2.3	3.2	1300 1550	2.5 3	400	5GNK	5GN	5GN10X	⑩ ~ ⑫
5I K60A-A	5I K60GU-A	60	50 60	100 110	3.3	4.5	1300 1550	14.0	250	5GU K 5GU Ko		5GU10XK	⑮ ~ ⑬
5I K60A-C	5I K60GU-C	60	50 60	200 220	3.3	4.5	1300 1550	3.5	400				⑮ ~ ⑬
5I K90A-A	5I K90GU-A	90	50 60	100 110	5.2	6.5	1300 1550	20.0	250				⑯ ~ ⑱
5I K90A-C	5I K90GU-C	90	5060	200 220	5.2	6.5	1300 1550	5.0	400
5I K120A-A	5I K120GU-A	120	50 60	100 110	5.4	6.5	1300 1550	25.0	250
5I K120A-C	5I K120GU-C	120	50 60	200 220	5.4	6.5	1300 1550	6.0	400
6I K140A-C	6I K140GU-C	140	50 60	200 220	5.8	7.6	1300 1550	8	400	6GUK			⑲ ~ ⑳
6I K180A-C	6I K180GU-C	180	50 60	200 220	9.5	12.6	1300 1550	10	400
6I K200A-C	6I K200GU-C	200	50 60	200 220	10.2	13.7	1300 1550	12	400

Tableau des couples admissibles du moteur micro-réducteur

Rapport de réduction (Ritio)		3	5	7.5	10	12.5	15	20	25	30	40	50	60	75	100	120	150	180	200	250
Vitesse de sortie (50 Hz)		467	284	190	142	114	95	71	57	47	36	28	24	19	14	12	9.5	7.8	7.1	5.7
Vitesse de sortie (60 Hz)		574	344	230	172	138	115	86	69	57	43	34	29	23	17	14	11	9.6	8.6	6.9
2	6W	0.11	0.18	0.26	0.36	0.45	0.54	0.72	0.80	0.97	1.28	1.47	1.94	2.45	2.96
3	15W	0.28	0.48	0.75	0.96	1.18	1.47	1.92	2.15	2.35	3.13	3.92	4.70	4.90
4	25W	0.45	0.79	1.18	1.58	1.86	2.25	3.16	3.43	4.12	5.50	6.20	7.84
5	40W	0.72	1.18	1.77	2.36	2.94	3.53	4.62	5.00	6.47	8.62	9.81
	60W	1.08	1.77	2.64	3.54	4.02	5.31	7.08	7.25	8.73	11.6	14.71
	90W	1.70	2.60	4.10	5.20	6.80	7.90	10.4	13.7	16.4	19.70
	120W	2.11	3.52	5.28	7.04	8.04	9.60	12.7	14.5	17.4	19.70
6	140W	2.46	4.11	6.16	8.22	9.86	11.8	16.4	19.7	23.6	25.50
	180W	3.17	5.28	7.92	10.6	12.7	15.2	21.2	25.4	25.50
	200W	3.48	5.80	8.71	11.6	13.9	16.7	23.3	25.50

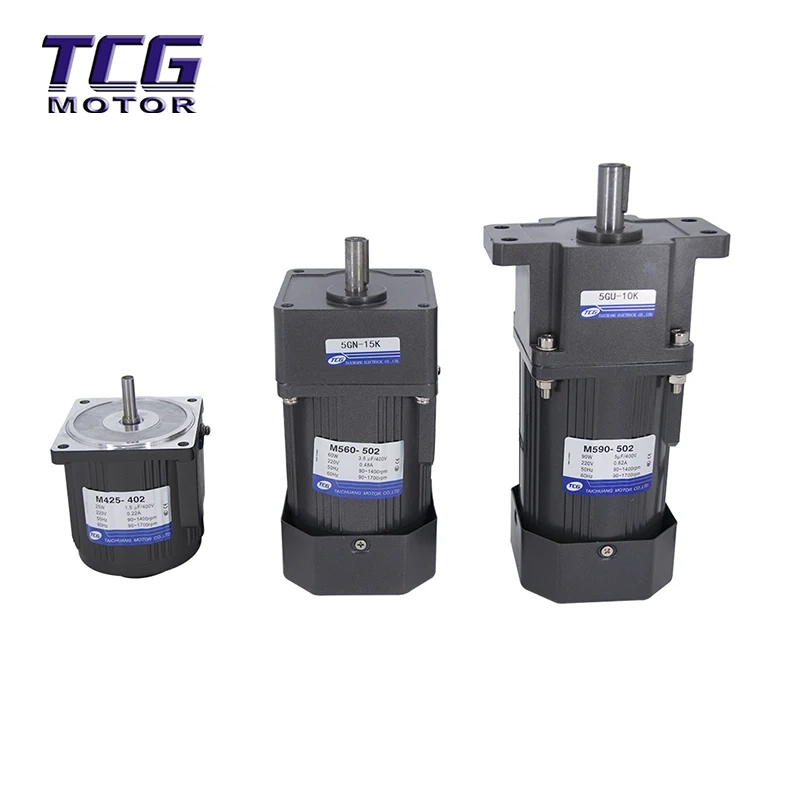

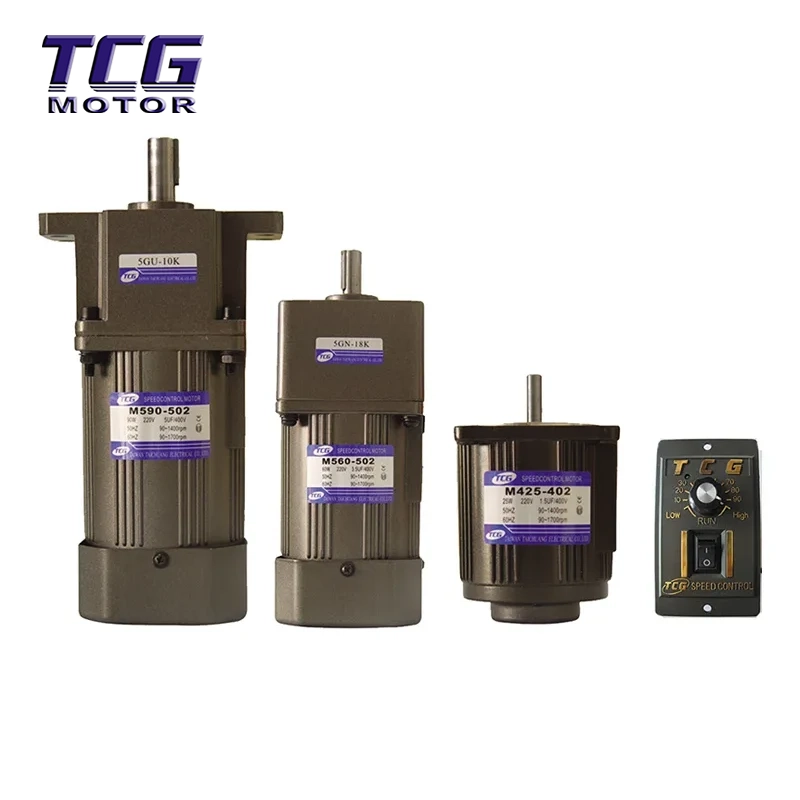

Moteur de contrôle de vitesse Tai Chuang (monophasé)

Caractéristiques du moteur de type américain (monophasé)

Numéro de modèle du moteur.		Forcer (W)	Tension (V)	Périphérique Vague n° (Hz)	Pôle Non. (P)	Plage de vitesse variable		Moment tournant gcm		Commencer Tournant Moment (gcm)	Consommé Pouvoir (W)	Démarrer le condenseur		Non.
Cylindrique Axe de force	Coupe de pignon Axe de force					Rotations Non. (tr/min)	Rapport	Définir le numéro de rotation				Capacité (µF)	Résistance Tension (VM)
Cylindrique Axe de force	Coupe de pignon Axe de force					Rotations Non. (tr/min)	Rapport	1200 (tr/min)	90 (tr/min)			Capacité (µF)	Résistance Tension (VM)
M206-001	M206-401	6	100 110	5060	4	90~1400 90~1700	3~1800	460	250	330	23	2.5	250	① ~ ③
M206-002	M206-402	6	200 220	5060	4	90~1400 90~1700	3~1800	460	250	330	23	0.8	400	① ~ ③
M315-001	M315-401	15	100 110	5060	4	90~1400 90~1700	3~1800	880 660	300	550	40	4.0	250	④ ~ ⑥
M315-002	M315-402	15	200 220	5060	4	90~1400 90~1700	3~1800	880 660	300	550	40	1	400	④ ~ ⑥
M425-001	M425-401	25	100 110	5060	4	90~1400 90~1700	3~1800	1760 1400	450	1200	60	6.0	250	⑦ ~ ⑨
M425-002	M425-402	25	200 220	5060	4	90~1400 90~1700	3~1800	1760 1400	450	1200	60	1.5	400	⑦ ~ ⑨
M540-001	M540-401	40	100 110	5060	4	90~1400 90~1700	3~1800	2800 1800	550	1900	90	10	250	⑩ ~ ⑫
M540-002	M540-402	40	200 220	5060	4	90~1400 90~1700	3~1800	2800 1800	550	1900	90	2.5	400	⑩ ~ ⑫
M560-001	M560-501	60	100 110	5060	4	90~1400 90~1700	3~1800	5000 3500	700	3000	150	14	250	⑬ ~ ⑮
M560-002	M560-502	60	200 220	5060	4	90~1400 90~1700	3~1800	5000 3500	700	3000	150	3.5	400	⑬ ~ ⑮
M590-001	M590-501	90	100 110	5060	4	90~1400 90~1700	3~1800	6600 5300	1100	4500	200	20	250	⑯ ~ ⑱
M590-002	M590-502	90	200 220	5060	4	90~1400 90~1700	3~1800	6600 5300	1100	4500	200	5	400
M5120-001	M5120-501	120	100 110	5060	4	90~1400 90~1700	3~1800	6900 5600	1500	4800	220	25	250
M5120-002	M5120-502	120	200 220	5060	4	90~1400 90~1700	3~1800	6900 5600	1500	4800	220	6	400
M6140-002	M6140-602	140	200 220	5060	4	90~1400 90~1700	3~1800	9500 7900	2600	8800	280	8	400	⑲ ~ ⑳
M6180-002	M6180-602	180	200 220	5060	4	90~1400 90~1700	3~1800	11000 9800	3500	9900	360	10	400
M6200-002	M6200-602	200	200 220	5060	4	90~1400 90~1700	3~1800	13000 10900	4600	12350	400	12	400

Moteur à induction - Évaluations continues (triphasé)

Numéro de modèle du moteur.		Forcer w	Périphérique Vague Non Hz	Tension V	Commencer Tournant Moment gcm	Notation		Numéro de modèle d'engrenage.			Non.
Cylindrique Axe de force	Coupe de pignon Axe de force	Forcer w	Périphérique Vague Non Hz	Tension V	Commencer Tournant Moment gcm	Tournant Moment gcm	Tournant Non. tr/min	Peinture Palier	Roulement à huile et Appairage Roulement Combiné	Milieu Engrenage	Non.
4IK25A-S	4IK25GN-S	25	50 60	220 380	2400 1600	1900 1600	1300 1550	4GNK	4GN	4GN10X	⑦ ~ ⑨
5IK40A-S	5IK40GN-S	40	50 60	220 380	3000 2600	3000 2600	1300 1550	5GNK	5GN	5GN10X	⑩ ~ ⑫
5IK60A-S	5IK60GU-S	60	50 60	220 380	6000 5000	4500 3800	1300 1550	5GU K		5GU10XK	⑬ ~ ⑮
5IK90A-S	5IK90GU-S	90	50 60	220 380	8500 7000	6800 5700	1300 1550	5GU K		5GU10XK	⑯ ~ ⑱
5IK120A-S	5IK120GU-S	120	50 60	220 380	8800 8300	8800 7700	1300 1550	5GU Ko		5GU10XK	⑯ ~ ⑱
6IK140A-S	6IK140GU-S	140	50 60	220 380	10800 9500	9800 8600	1300 1550	6GU Ko			⑲ ~ ⑳
6IK180A-S	6IK180GU-S	180	50 60	220 380	13500 12000	12200 11000	1300 1550	6GU Ko
6IK200A-S	6IK200GU-S	200	50 60	220 380	14800 13000	13000 11800	1300 1550	6GU Ko

Avantages principaux

Spécifications électriques polyvalentes : compatible avec les systèmes électriques 220 V/380 V, ce qui le rend adapté aux marchés d'exportation mondiaux.

Fonctionnement fluide et silencieux : la conception à 4 pôles garantit une sortie de couple stable et un bruit acoustique minimal, parfait pour les environnements de bureau et médicaux.

Efficacité énergétique optimale : la puissance nominale de 120 W est réglée avec précision pour les équipements de petite et moyenne taille, équilibrant performances et économies d'énergie.

Réponse sensible à la vitesse : lorsqu'il est associé à un contrôleur de vitesse, il permet une régulation continue sur une large plage avec une réponse rapide aux changements de charge.

Durabilité de qualité industrielle : des enroulements 100 % cuivre pur et des roulements de qualité supérieure garantissent la fiabilité dans des conditions d'usine difficiles.

Panne technique

Composants conçus avec précision pour une durabilité maximale

La fiabilité du moteur Micro Speed Control provient de son architecture interne haut de gamme.

Stator et rotor : nous utilisons des tôles d'acier au silicium de haute qualité avec un estampage de précision pour minimiser les pertes par courants de Foucault et la génération de chaleur.

Enroulements 100 % cuivre pur : contrairement aux alternatives CCA, notre moteur utilise un fil de cuivre de haute pureté avec une isolation de classe F, garantissant une conductivité et une résistance supérieures aux surcharges thermiques.

Roulements de haute précision : équipés de roulements à billes de classe mondiale pour réduire la friction, garantissant un fonctionnement silencieux et une durée de vie mécanique prolongée de plus de 10 000 heures.

Guide d'installation et de sélection

Comment intégrer le moteur de contrôle de vitesse micro dans votre système ?

Flexibilité de montage : ce moteur présente une conception à bride carrée standard, compatible avec la plupart des micro-réducteurs mondiaux.

Compatibilité de tension : prend en charge le 220 V monophasé pour les configurations de bureau simples et le 380 V triphasé pour les réseaux électriques industriels stables.

Synergie de contrôle de vitesse : Pour des performances optimales, nous vous recommandons de coupler ce moteur avec un contrôleur de vitesse numérique. Cela permet une plage de régulation de 90 à 1 420 tr/min avec un couple de sortie constant à des vitesses inférieures.

Sécurité du câblage : des boîtes à bornes intégrées ou des options de câbles sont disponibles pour répondre à vos exigences de protection IP

Applications

Miniature Variable Speed Motor Applications

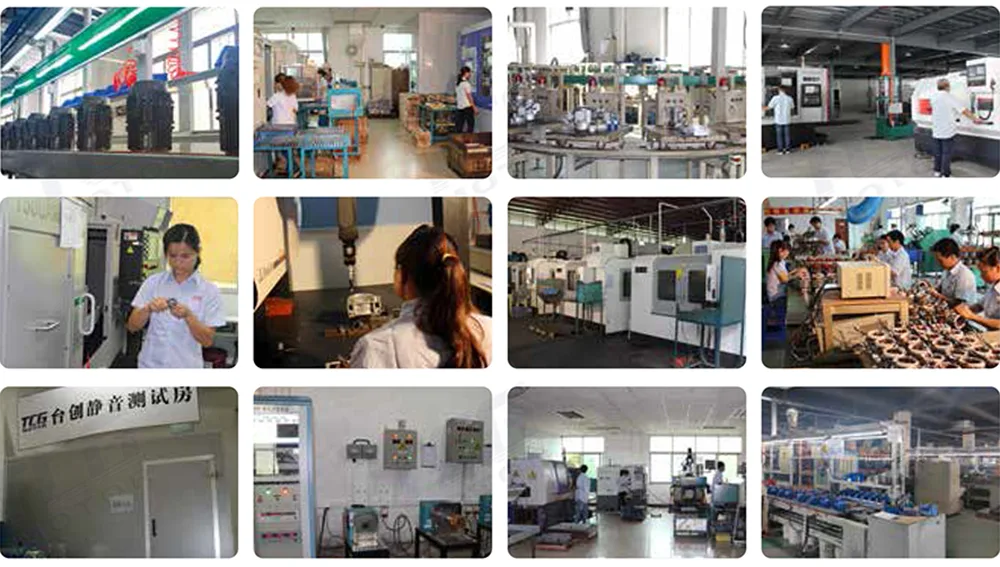

Force de l'entreprise

Corporate Strength

Honneurs et qualifications de l'entreprise

Honors and Qualifications

Marques partenaires

Partner Brands

Foire aux questions

Q : Ce micro moteur de contrôle de vitesse peut-il fonctionner 24h/24 et 7j/7 ?

R : Oui, avec son boîtier en aluminium à haute conductivité thermique et son isolation de classe F, il est conçu pour un usage industriel continu (cycle de service S1).

Q : Fournissez-vous le contrôleur de vitesse correspondant ?

R : Absolument. Nous proposons des régulateurs de vitesse analogiques et numériques comme solution complète de système moteur.

Q : Quel est le délai de livraison pour un arbre personnalisé ?

R : Pour les commandes OEM, les échantillons prennent généralement 7 à 10 jours, tandis que la production en vrac prend 15 à 20 jours selon la complexité.

Q : Est-ce réversible ?

R : Oui, le sens de rotation peut être facilement modifié en échangeant la configuration du câblage.
