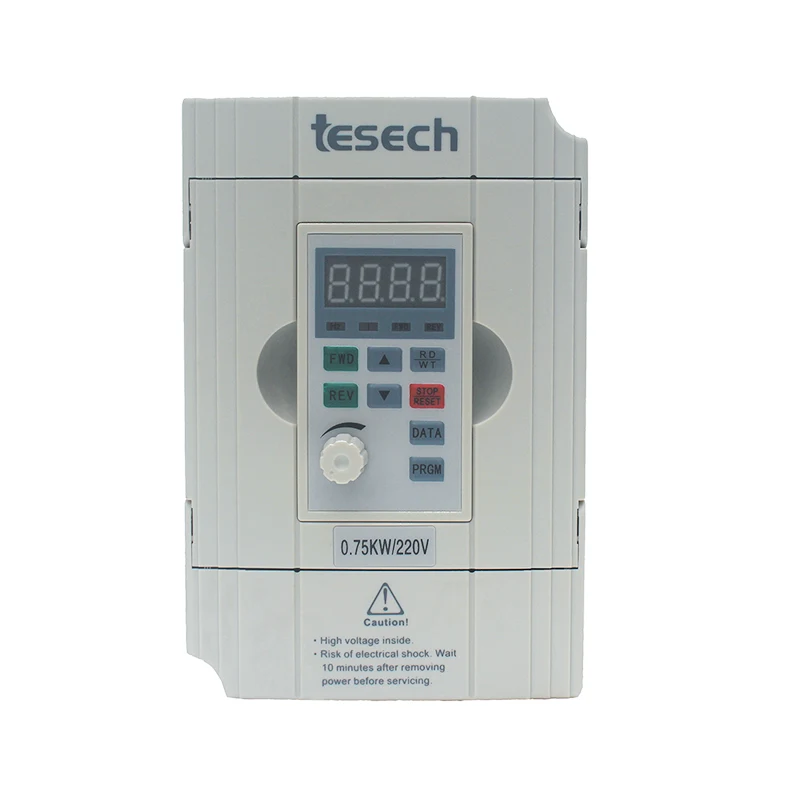

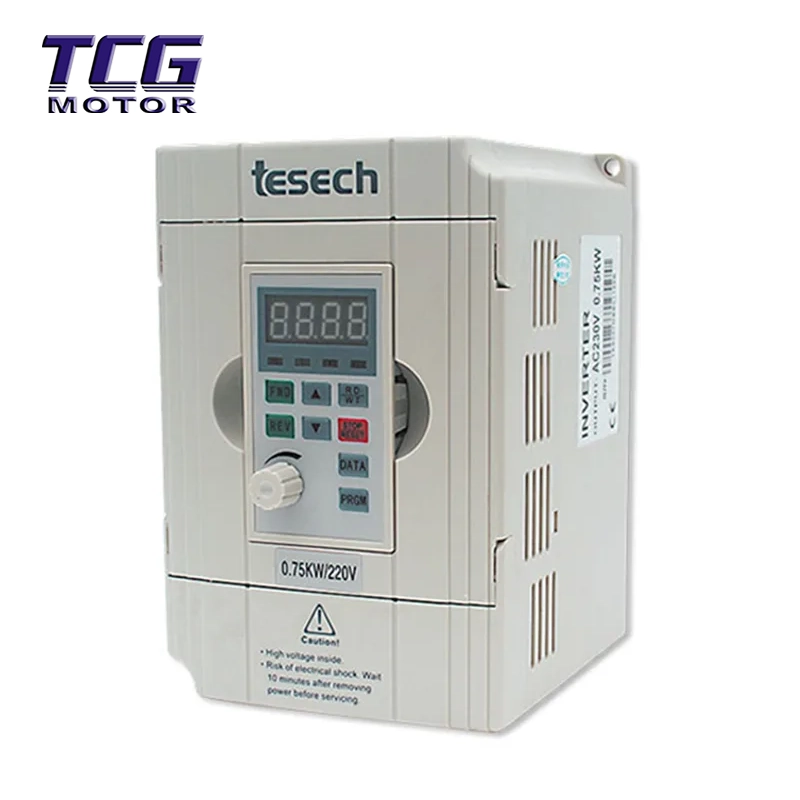

Entraînement à fréquence variable à usage général de 0,75 kW

Le variateur de fréquence à usage général de 0,75 kW présente des avantages différenciés significatifs de qualité industrielle :

Noyau vectoriel, couple élevé à basse fréquence : il adopte exclusivement l'algorithme de contrôle vectoriel SVC, prenant en charge l'auto-identification des paramètres du moteur (réglage stationnaire/complet) même à une puissance de 0,75 kW. Comparé aux variateurs V/F ordinaires, il offre un couple plus stable à basse vitesse, évitant ainsi des problèmes tels que « impossibilité de bouger » ou « fluctuations de vitesse ».

Plateforme unifiée sur toutes les gammes de puissance : elle possède la même logique de contrôle industriel que les onduleurs de moyenne et haute puissance. Il prend en charge le contrôle de processus PID, la programmation à plusieurs vitesses (16 vitesses) et les fonctions PLC de base, permettant des processus automatisés complexes même à 0,75 kW, et pas seulement une simple régulation de vitesse marche-arrêt.

Conception de protection de qualité industrielle : utilisant une structure de coque en fer murale (type A/type M), il offre une dissipation thermique supérieure par rapport aux mini onduleurs avec coques en plastique, résistant efficacement à la poussière et aux interférences électromagnétiques dans les environnements industriels, garantissant un fonctionnement continu fiable 24h/24 et 7j/7.

Communication sur tout le port, évolutivité future : interface de communication standard RS-485 (prend en charge le protocole Modbus-RTU), même un appareil autonome de 0,75 kW peut être facilement connecté à un système de surveillance d'un ordinateur hôte, et une interface est réservée aux applications industrielles de l'Internet des objets (IIoT).

Paramètres techniques du produit

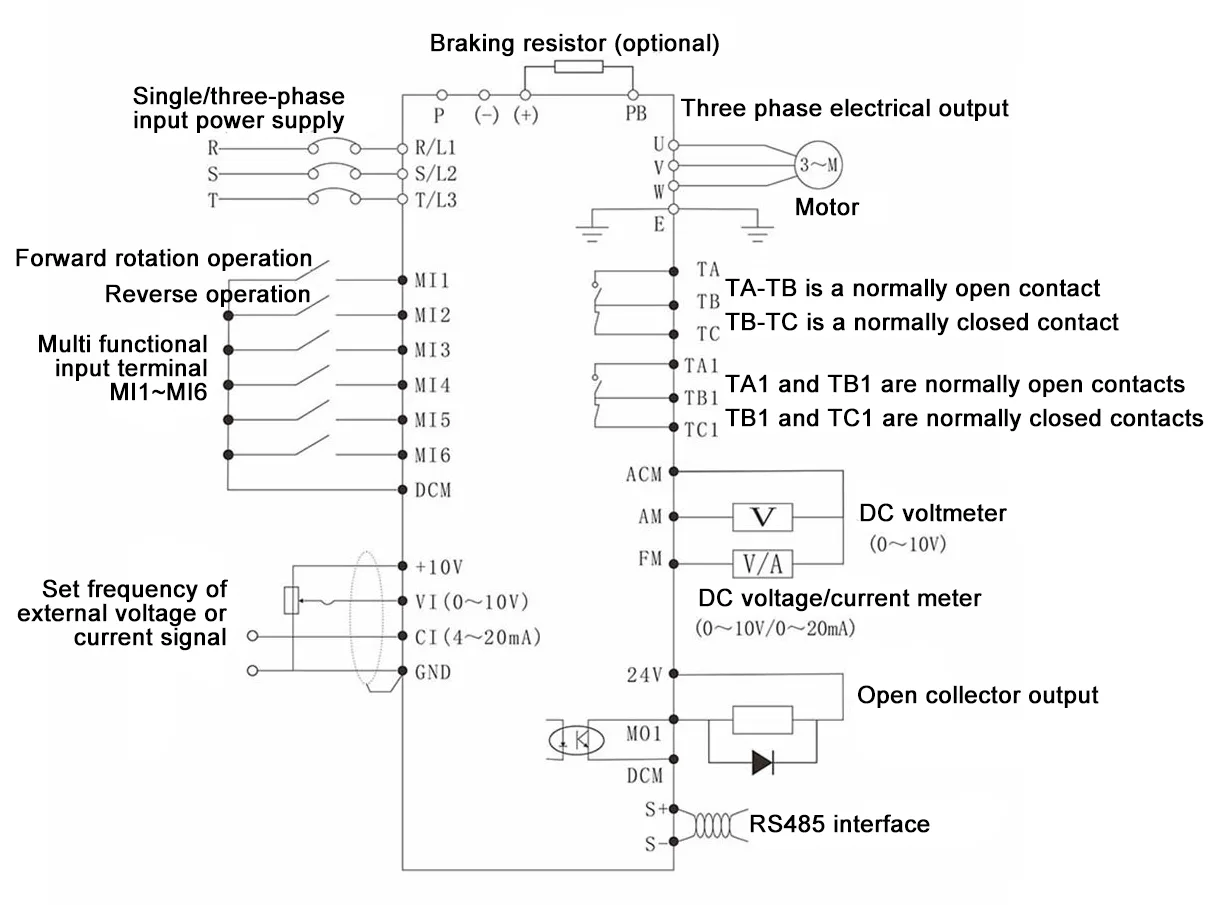

Schéma de câblage de base

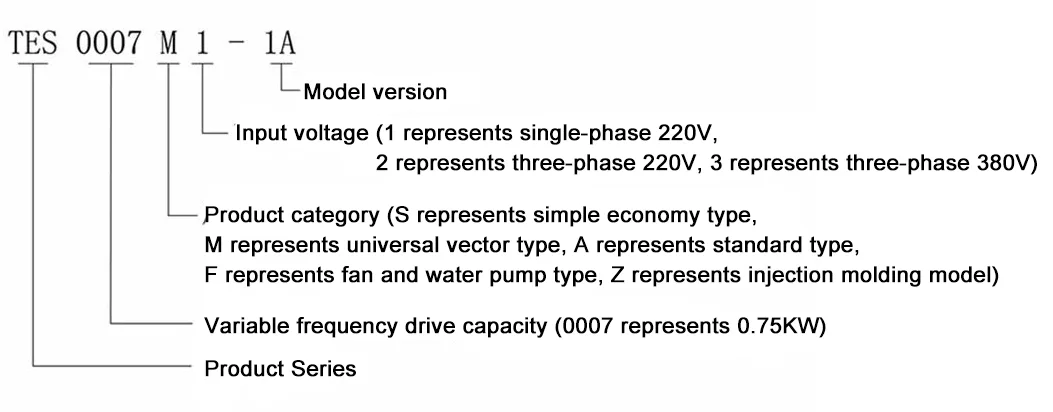

Description du modèle de produit

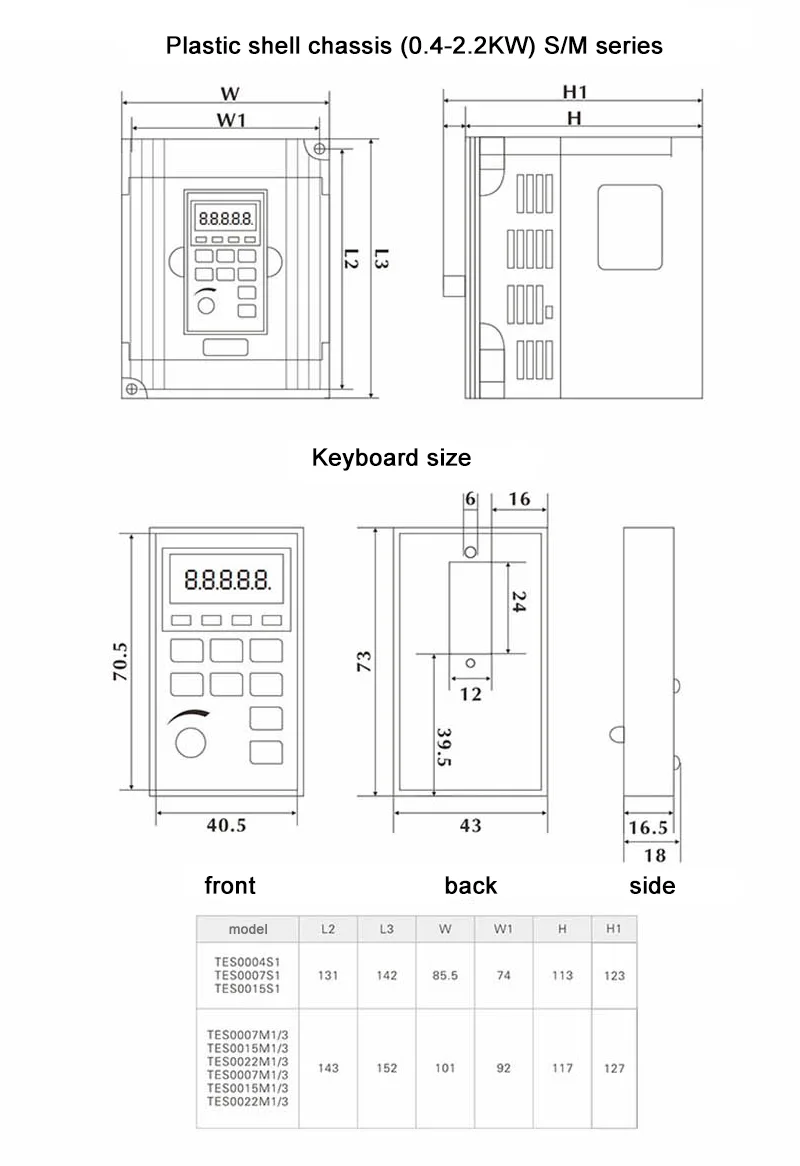

Dessin d'aperçu du produit

Industries d'application et scénarios

Le variateur de fréquence à usage général de 0,75 kW, avec son couple élevé et sa grande fiabilité, est largement utilisé dans les domaines suivants :

Machines de précision : machines de gravure CNC, petites rectifieuses, machines d'emballage, mélangeurs.

Équipement d'automatisation : systèmes de bandes transporteuses, systèmes de contrôle automatique des portes, machines d'impression.

CVC et alimentation en eau : petits ventilateurs de climatisation centrale, commande de pompe auxiliaire pour les systèmes d'alimentation en eau à pression constante.

Impression et teinture textile : petites machines à étirer, équipements de bobinage (grâce à ses excellentes capacités de contrôle du couple).

Instructions d'installation et d'utilisation

1. Installation mécanique

Exigences environnementales : La température ambiante doit être contrôlée entre -10°C et +50°C et l'humidité inférieure à 90 % HR (pas de condensation).

Réservation d'espace : pour une installation murale, au moins 100 mm d'espace de ventilation doivent être réservés au-dessus et au-dessous de la machine. Ne bloquez pas l’entrée d’air.

2. Connexion électrique

Circuit principal : connectez l'entrée d'alimentation aux bornes d'alimentation (R/S/T) et connectez le moteur aux bornes du moteur (U/V/W). La connexion inversée est strictement interdite !

Configuration de freinage : Le modèle 0,75 kW dispose généralement d'une unité de freinage intégrée. Pour un freinage rapide, veuillez connecter une résistance de freinage externe (connectée aux bornes P/+ et PB).

3. Procédure de débogage rapide

1). Réinitialisation des paramètres : définissez F0-27 = 3 pour restaurer les paramètres d'usine.

2). Réglage des paramètres du moteur : Réglez F2-01 (Puissance) sur F2-05 (Vitesse) conformément à la plaque signalétique du moteur.

3). Sélectionnez le mode de contrôle : définissez F0-01 = 0 pour sélectionner le contrôle vectoriel (SVC), ou F0-01 = 2 pour sélectionner le contrôle V/F.

4). Identification des paramètres (recommandé) : Réglez F2-11 = 2 (Réglage complet) ou 1 (Réglage statique) et appuyez sur le bouton Exécuter pour permettre au variateur d'apprendre automatiquement les paramètres du moteur.

5). Test de fonctionnement : contrôlez le démarrage/arrêt via le bouton RUN sur le panneau ou les bornes externes, et ajustez le potentiomètre ou les boutons pour régler la fréquence.

FAQ

Q1 : Le variateur de fréquence à usage général de 0,75 kW peut-il démarrer avec une charge lourde ?

R : Absolument. Le variateur de fréquence à usage général de 0,75 kW prend en charge le contrôle vectoriel (SVC), avec un couple de démarrage allant jusqu'à 150 %. Pour les équipements lourds tels que les mélangeurs ou les concasseurs d'une puissance de sortie de 0,75 kW, il est recommandé de définir les paramètres de la plaque signalétique du moteur dans le groupe F2 et d'effectuer l'identification des paramètres du moteur dans F2-11 pour obtenir des performances optimales de couple à basse vitesse.

Q2 : Cet onduleur est-il doté d'une résistance de freinage intégrée ?

R : Selon les spécifications techniques du manuel, les modèles de 37 kW et moins (y compris 0,75 kW) disposent d'une unité de freinage intégrée. Les utilisateurs doivent uniquement acheter une résistance de freinage externe et la connecter aux bornes P(+) et PB ; aucune unité de freinage supplémentaire n'est requise, ce qui permet d'économiser sur les coûts d'installation.

Q3 : Comment contrôler la rotation avant et arrière du moteur ?

Vous pouvez le contrôler de plusieurs manières :

Commande du panneau : appuyez directement sur le bouton FWD (avant) ou REV (arrière) du panneau de commande.

Contrôle du terminal : connectez-vous au terminal MIn via un interrupteur externe (F5-00 et F5-01 doivent être réglés sur la fonction avant/arrière).

Commutation des paramètres : le réglage F0-09 modifie directement la commande de sens de marche sans qu'il soit nécessaire de modifier le câblage du moteur.

Q4 : Le variateur de fréquence génère-t-il beaucoup de chaleur ?

R : Le modèle 0,75KW génère relativement peu de chaleur, mais pour assurer sa durée de vie, il doit être installé verticalement avec une ventilation supérieure et inférieure dégagée. Si la température ambiante dépasse 40°C, il est recommandé de déclasser l'unité ou d'installer un ventilateur pour un refroidissement forcé.
