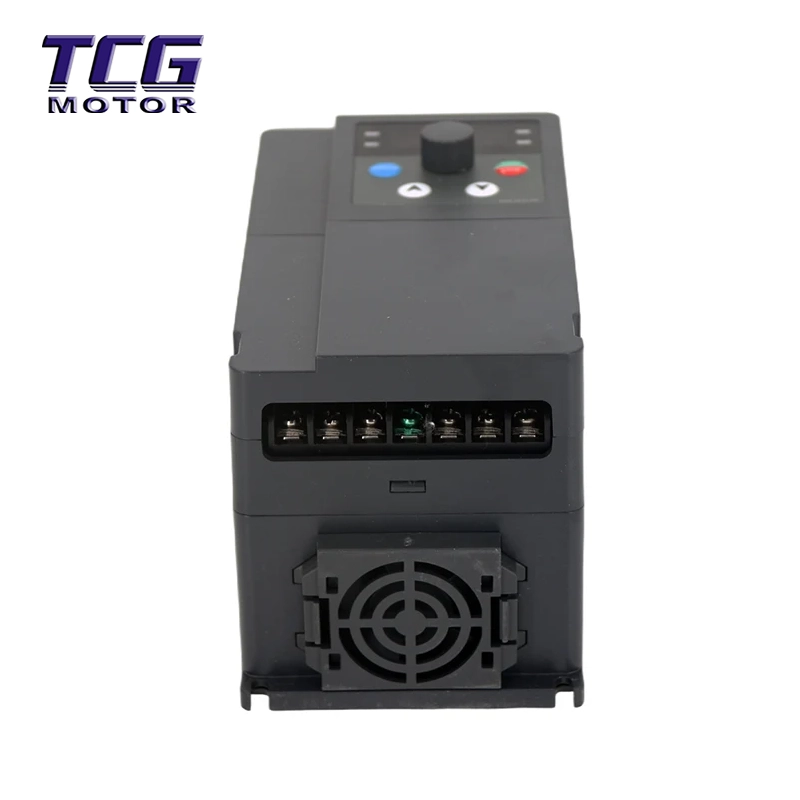

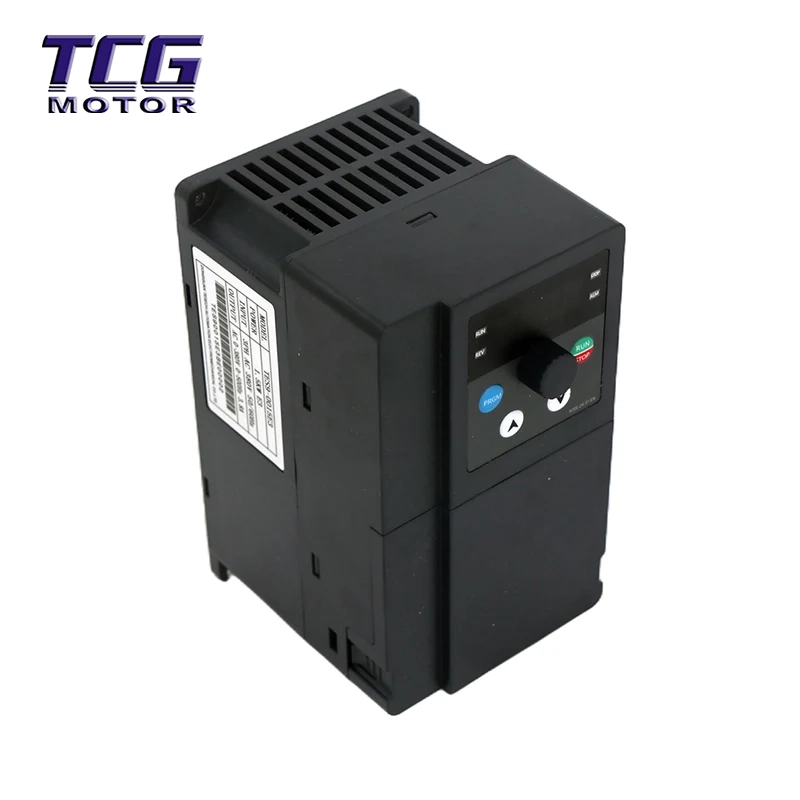

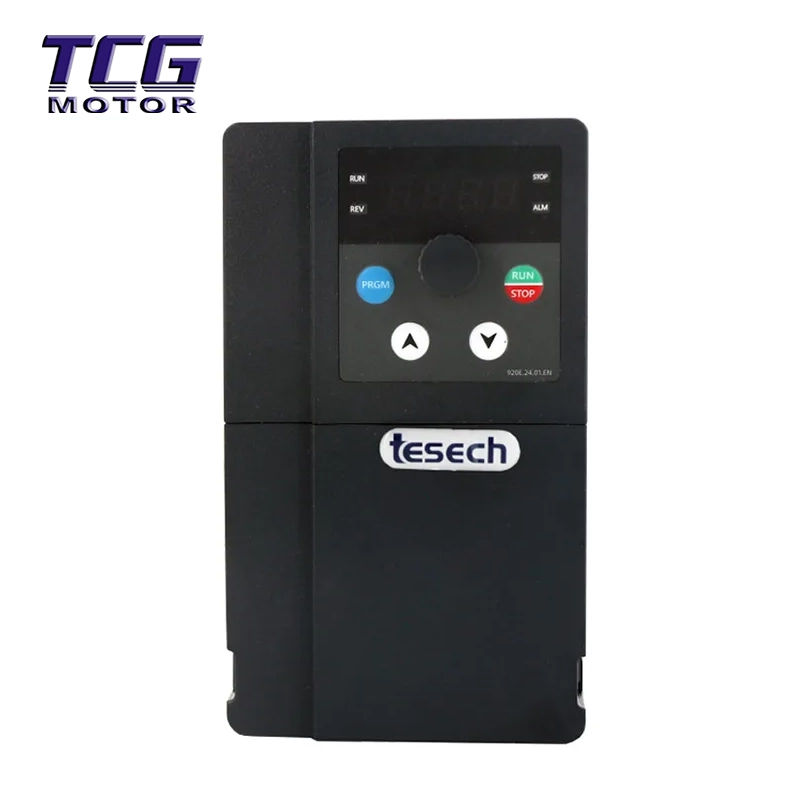

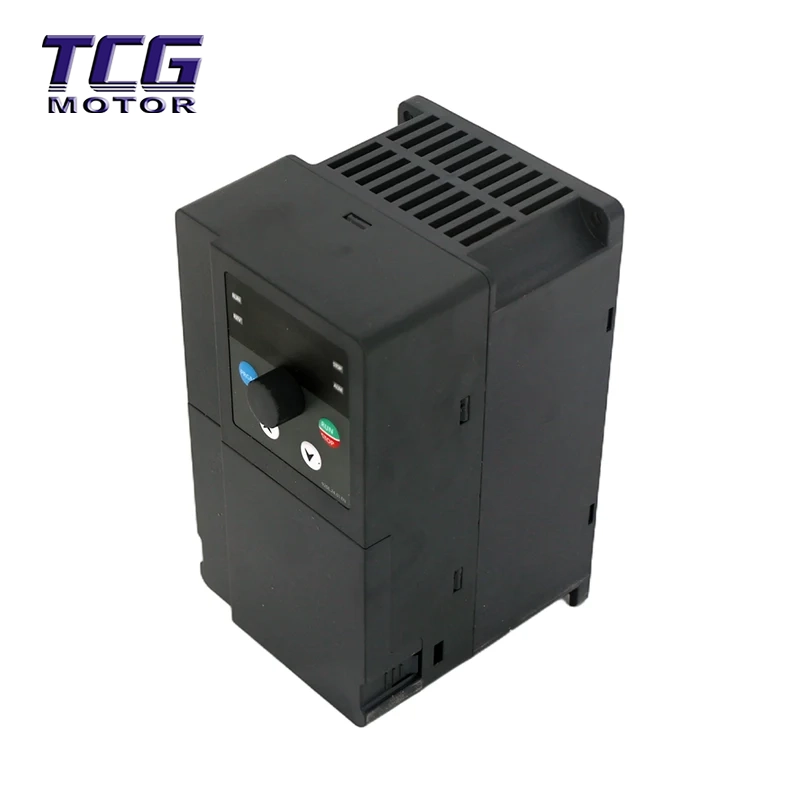

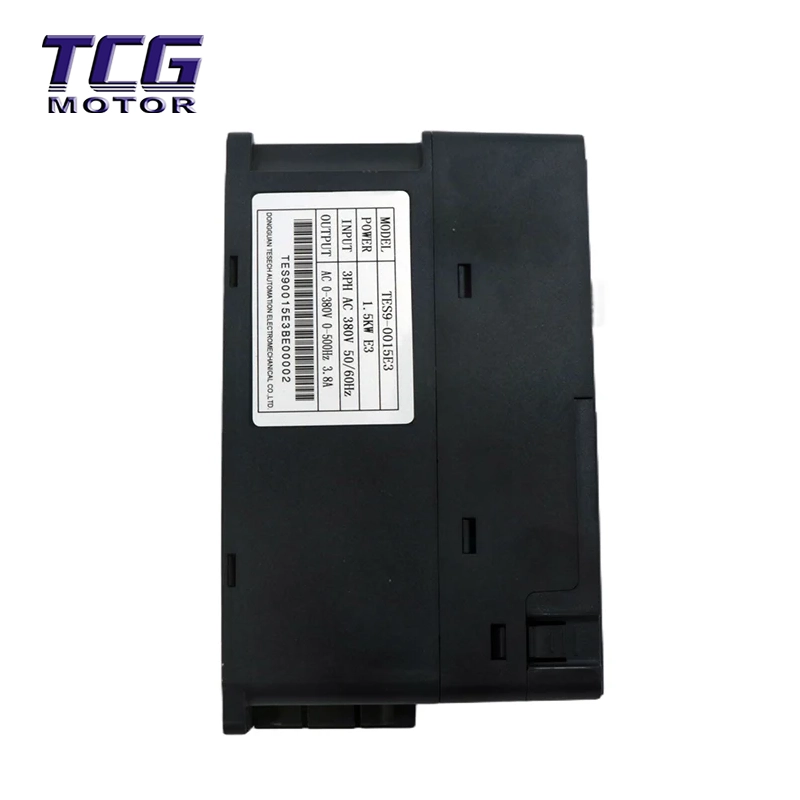

Variateur de fréquence série 900E

Comparé aux convertisseurs de fréquence à usage général ordinaires disponibles sur le marché, le variateur de fréquence série 900E surpasse en termes de précision de contrôle et de fonctions intelligentes :

Contrôle bimode, performances supérieures : prend en charge exclusivement le contrôle vectoriel sans capteur (SVC) pour les moteurs synchrones, fournissant un couple de démarrage élevé même à basse vitesse, avec une précision de contrôle dépassant de loin les convertisseurs de fréquence de contrôle V/F traditionnels.

Réglage intelligent, correspondance en un clic : équipé d'une fonction d'auto-détection des paramètres du moteur (identification statique/dynamique), le variateur de fréquence identifie automatiquement les paramètres du moteur, éliminant ainsi le besoin de calculs manuels fastidieux et garantissant que le système d'entraînement est toujours dans un état de correspondance optimal.

Alimentation en eau à pression constante intégrée PID : aucun contrôleur externe n'est requis ; la logique PID complète intégrée active directement les fonctions de veille, de réveil et de protection contre le manque d'eau pour les systèmes d'alimentation en eau à pression constante, réduisant ainsi considérablement les coûts du système.

Expérience interactive conviviale : équipé d'un panneau de commande LED multifonctionnel, prenant en charge la surveillance en temps réel de plusieurs paramètres tels que la fréquence, la tension, le courant et la puissance, et doté d'une fonction d'affichage de commutation automatique des paramètres, facilitant le fonctionnement et la maintenance.

Protection de sécurité complète : équipé de plus de 20 fonctions de détection de défauts, y compris la protection de l'unité onduleur, les surintensités, les surtensions, les sous-tensions, la perte de phase, la surchauffe et les courts-circuits à la terre, garantissant la sécurité de l'équipement et du personnel.

Paramètres techniques du produit

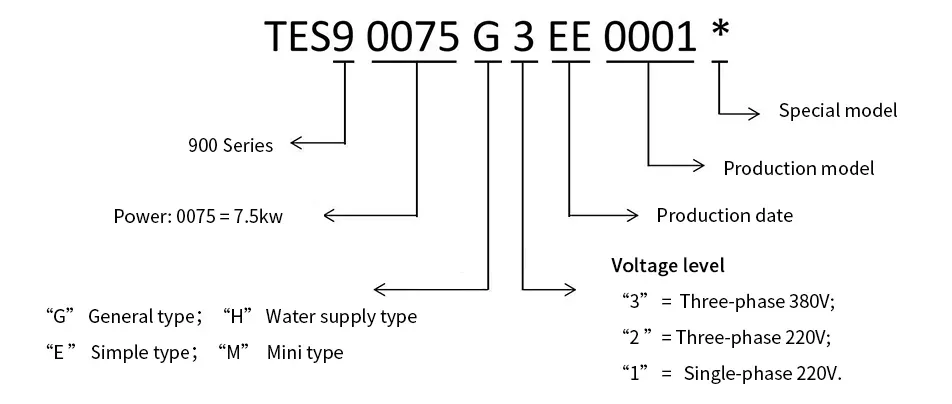

Règles de dénomination des modèles de produits

Les variateurs de fréquence de la série 900 sont nommés selon les règles suivantes :

Tableau des modèles de variateur de fréquence

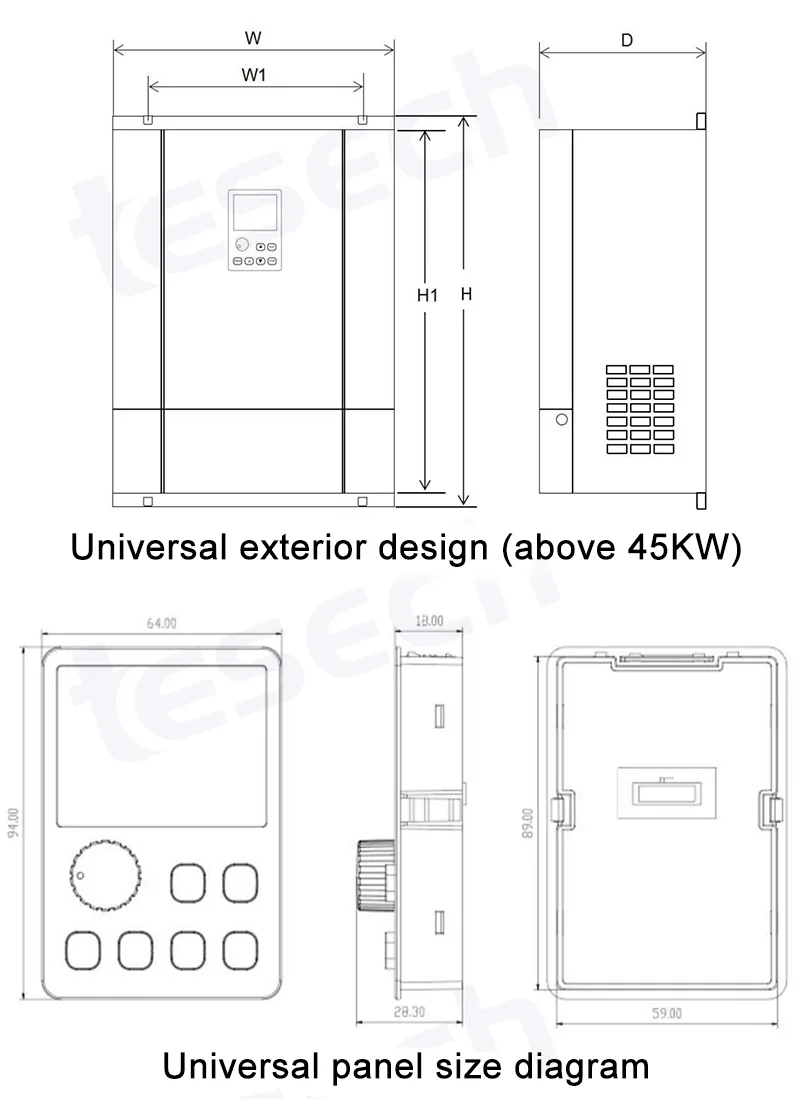

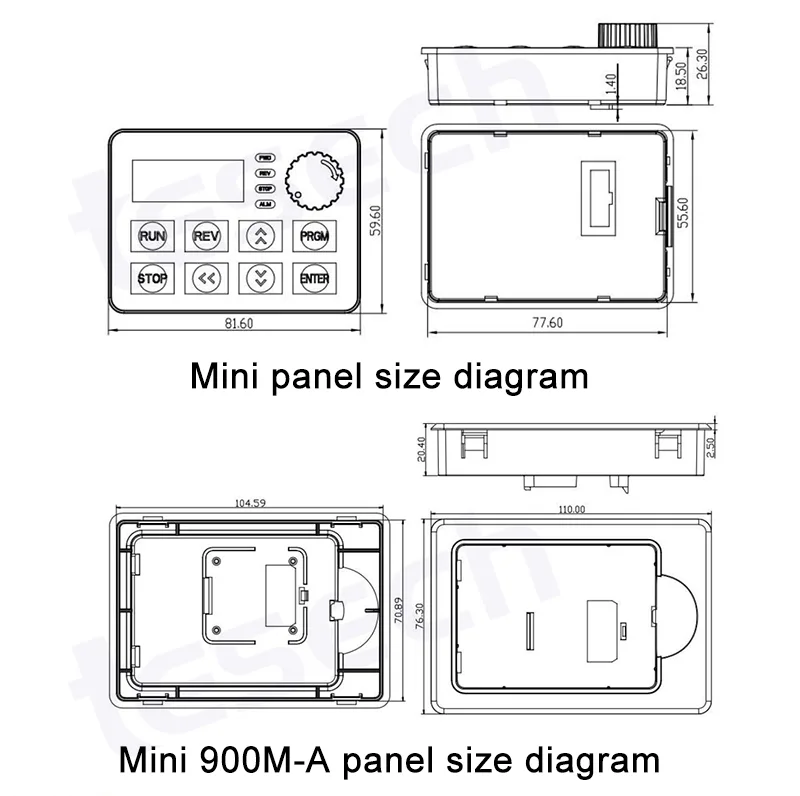

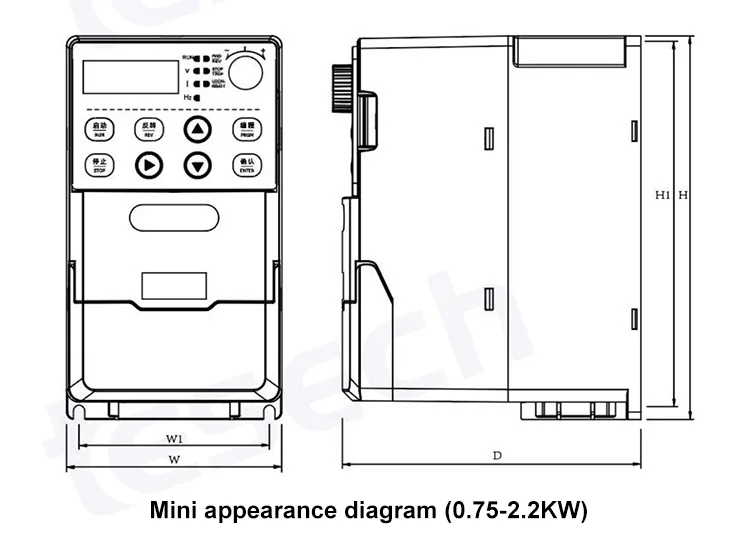

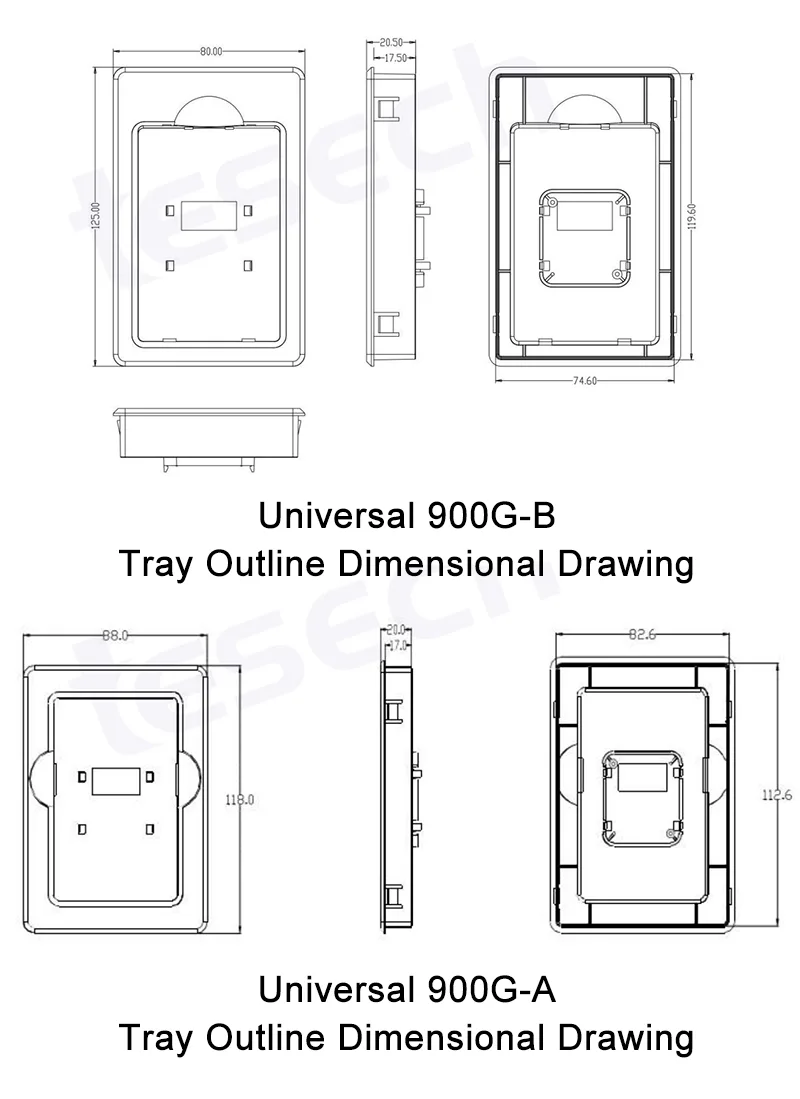

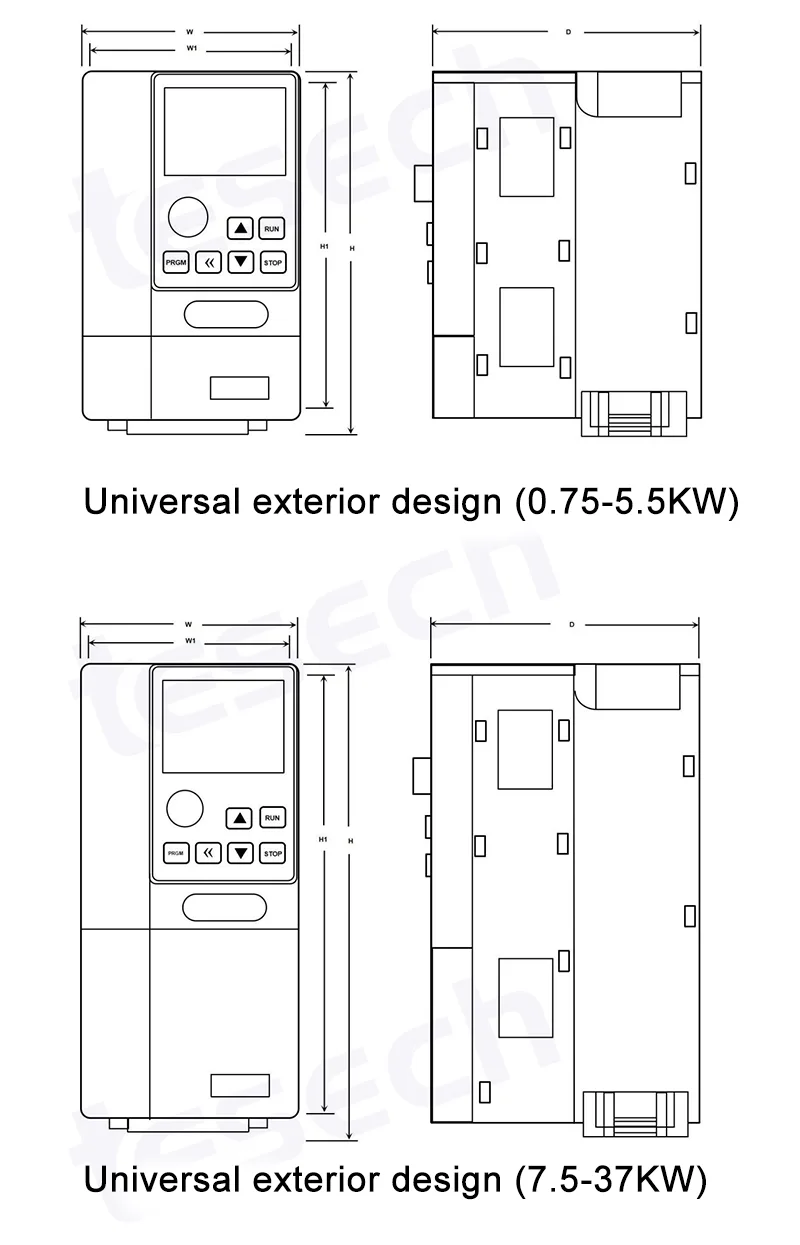

Product Dimensions Table

Industries d'application et scénarios

Le variateur de fréquence série 900E, avec sa large plage de puissance et ses performances de contrôle puissantes, est largement utilisé dans les domaines suivants :

Approvisionnement en eau et CVC : systèmes d'approvisionnement en eau à pression constante, pompes à eau de climatisation centrale, ventilateurs de tour de refroidissement.

Fabrication industrielle : machines-outils CNC, machines textiles, équipements d'impression et d'emballage, machines pour le plastique.

Transport de matériaux : bandes transporteuses, ascenseurs, mélangeurs.

Applications spéciales : Grâce à sa prise en charge du contrôle des moteurs synchrones, il est particulièrement adapté aux scénarios d'entraînement de moteurs synchrones à aimants permanents où l'efficacité énergétique et la taille sont critiques.

Instructions d'installation et d'utilisation

1. Installation mécanique

Exigences environnementales : La température de l'environnement d'installation doit être comprise entre -10 °C et +50 °C, une humidité inférieure à 90 % HR (pas de condensation) et exempte de gaz corrosifs et de poussières conductrices.

Espace requis : Pour assurer la dissipation de la chaleur, un espace suffisant doit être réservé au-dessus et au-dessous de l'onduleur (10 cm au-dessus et 10 cm en dessous recommandés) et des espaces de ventilation d'au moins 5 cm doivent être laissés des deux côtés.

2. Connexions électriques

Circuit principal : connectez les bornes d'entrée (R/S/T) à l'alimentation triphasée et les bornes de sortie (U/V/W) au moteur. Il est strictement interdit de connecter par erreur le cordon d'alimentation aux bornes de sortie.

Circuit de contrôle : prend en charge plusieurs entrées de signal, y compris les signaux analogiques 0-10 V (AI1), les potentiomètres et les signaux de commutation externes (DI1/DI2).

Mise à la terre : la borne PE de l'onduleur doit être mise à la terre de manière fiable.

3. Procédure de mise en service rapide

1). Réinitialisation des paramètres : définissez F0-31 = 1 pour restaurer les paramètres d'usine.

2). Paramètres du moteur : définissez F0-00 (Puissance), F0-01 (Tension), F0-02 (Courant), F0-03 (Fréquence) et F0-04 (Vitesse) selon la plaque signalétique du moteur.

3). Mode de contrôle : Réglez F3-00 = 2 pour sélectionner le contrôle vectoriel du moteur synchrone (mode SVC si nécessaire).

4). Identification des paramètres : définissez F0-06 pour effectuer une identification des paramètres statiques ou dynamiques (pour le contrôle vectoriel).

5). Commande d'exécution : définissez F0-19 pour sélectionner le canal d'exécution (panneau/terminal) et F0-20 pour sélectionner la source de fréquence.

Liste de colisage et informations d'expédition

Liste d'emballage :

o Unité principale de l'onduleur TES 900E × 1

o Panneau de commande mural (avec câble de connexion) × 1

o Manuel d'utilisation (y compris la carte de garantie) × 1

o Accessoires d'installation (vis/boucliers) × 1 jeu

Politique d'expédition :

o Expédié dans les 48 heures suivant la passation de la commande (si en stock).

o Service de suivi logistique professionnel fourni.

Emballage et livraison

Méthode d'emballage : des sacs antistatiques + des boîtes en carton dur sont utilisés pour l'emballage, et des boîtes en carton ondulé à haute résistance sont utilisées pour le carton extérieur afin de garantir un transport sûr.

Délai d'expédition : les articles standard seront expédiés dans le délai convenu ; les articles personnalisés seront livrés dans les jours ouvrables convenus.

Canaux logistiques : DHL, FedEx, UPS et les services de fret maritime/aérien sont pris en charge.

FAQ

Q1 : Le TES 900E peut-il piloter un moteur synchrone à aimant permanent ?

R : Oui. Le variateur de fréquence série 900E prend en charge le contrôle vectoriel sans capteur (mode SVC) pour les moteurs synchrones. Après avoir réglé F3-00 sur 2, combiné à la fonction d'identification des paramètres de F0-06, il peut parfaitement piloter un moteur synchrone à aimant permanent, offrant des performances de contrôle à haut rendement et à couple élevé.

Q2 : Que dois-je faire si le panneau affiche le défaut de protection de l'unité onduleur « Er01 » ?

R : « Er01 » est généralement provoqué par un court-circuit de sortie, une mise à la terre ou une surchauffe du module. Veuillez vérifier si l'isolation du moteur est bonne et si le fil de sortie est endommagé ; confirmer si le conduit d'air de l'onduleur est bloqué et si le ventilateur fonctionne normalement ; Si l'alarme persiste après le dépannage de défauts externes, veuillez contacter l'assistance technique pour vérifier la carte variateur ou le module onduleur.

Q3 : Comment obtenir une fonction d’alimentation en eau à pression constante ?

R : Le variateur de fréquence série 900E est doté d'une puissante fonction PID intégrée. Connectez simplement le signal du capteur de pression à la borne AI1, réglez F1-00 pour sélectionner le point de consigne PID et F1-02 pour sélectionner la source de retour PID comme AI1. Ensuite, définissez la valeur de pression cible pour F1-01 en fonction des exigences du réseau de pipelines.

Q4 : Le variateur de fréquence nécessite-t-il un entretien régulier ?

R : Oui. Il est recommandé de l'inspecter tous les 6 à 12 mois. Concentrez-vous sur le nettoyage de la poussière du ventilateur de refroidissement et des conduits d'air, sur la vérification des vis internes desserrées et sur l'inspection des bornes de câblage à la recherche de signes de brûlure. En cas de stockage pendant une longue période (plus d'un an), un traitement de vieillissement avant charge doit être effectué conformément au manuel d'instructions avant utilisation.
