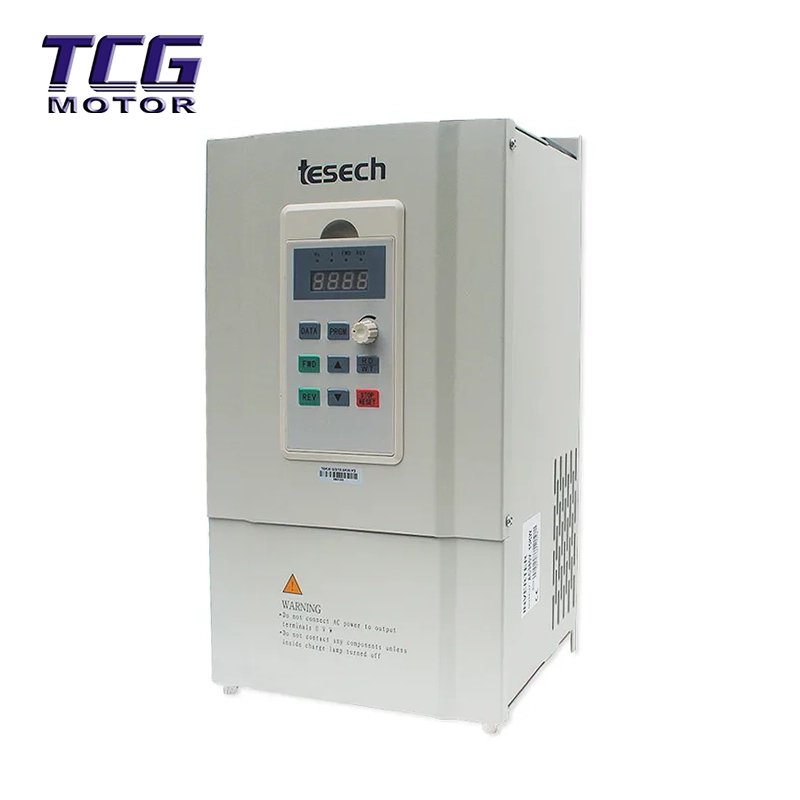

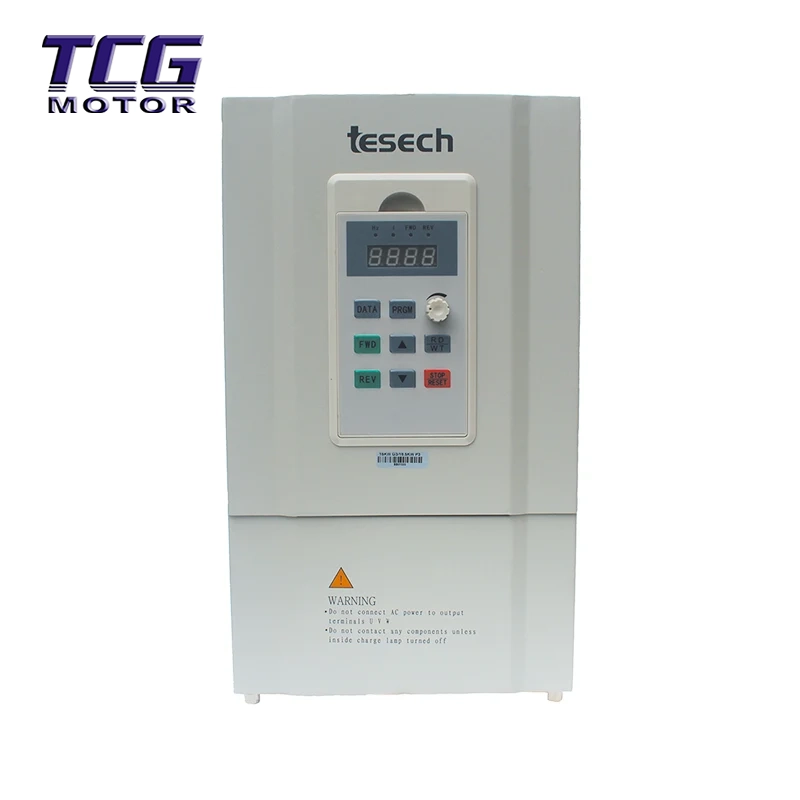

Entraînement à fréquence variable robuste de 11 kW

Comparé aux modèles de plus petite puissance, le variateur de fréquence robuste de 11 kW présente un boîtier en fer robuste avec une disposition des composants internes plus compacte et une plus grande résistance aux interférences électromagnétiques. Qu'il s'agisse de grandes machines minières, de pompes à eau à grande hauteur ou d'entraînements de lignes de production complexes, le TES-390 11 kW fournit une puissance de base stable et à toute épreuve.

Boîtier en fer robuste et durable :

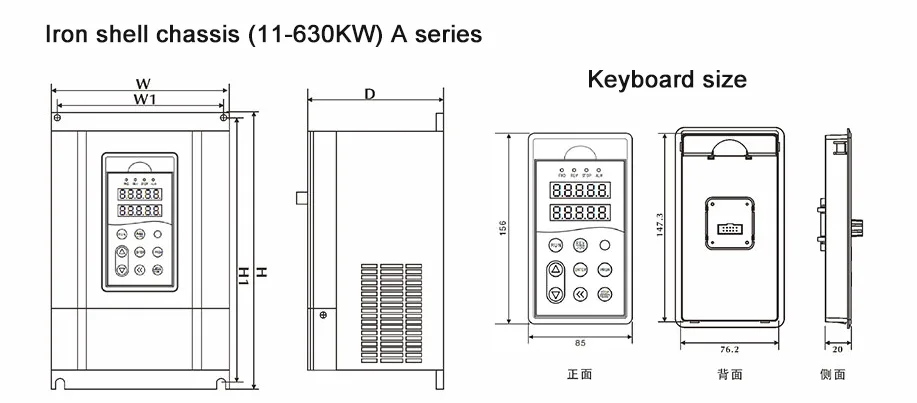

Le modèle 11 kW utilise un boîtier en fer entièrement fermé (IP20). Comparé au boîtier en plastique des modèles de plus petite puissance, le boîtier en fer protège efficacement contre les fortes interférences électromagnétiques (CEM) dans les environnements industriels, empêche la poussière de pénétrer directement dans les circuits internes et dispose d'un canal de dissipation thermique plus optimisé, ce qui le rend adapté aux environnements industriels difficiles tels que les mines et les fonderies.

Capacité de surintensité robuste, démarrage transparent :

Répondant au courant de démarrage élevé et à l'inertie du moteur de 11 kW, ce modèle offre une capacité de courant de déclenchement instantané de 200 % et 160 % de la capacité de sortie nominale, gérant parfaitement le démarrage intensif d'équipements tels que les concasseurs et les compresseurs, et empêchant efficacement les fausses pannes de surintensité.

Conduit d'air indépendant, refroidissement forcé :

La puissance de 11KW génère une chaleur importante. Ce modèle est équipé d'un ventilateur de refroidissement indépendant à grand volume pour conduit d'air, évacuant directement l'air chaud vers l'extérieur de l'armoire. Cela empêche l'air chaud de circuler et de s'accumuler à l'intérieur de l'armoire, résolvant ainsi le problème des arrêts fréquents pour surchauffe des équipements de haute puissance dans les environnements d'été à haute température.

Extension complète du port, contrôle intégré :

La configuration standard comprend de nombreuses interfaces de communication industrielles (RS-485 Modbus-RTU) et plusieurs terminaux d'E/S, prenant en charge le contrôle de cycles multi-pompes (1 à 5) et une programmation API simple. Il peut piloter directement des systèmes d'alimentation en eau à pression constante à grande échelle ou des lignes de production automatisées sans avoir besoin d'armoires de commande complexes supplémentaires.

Paramètres techniques du produit

Industries d'application et scénarios

Le variateur de fréquence robuste de 11 kW, avec ses performances puissantes et sa haute fiabilité, est largement utilisé dans les domaines industriels lourds suivants :

Contrôle des fluides à grande échelle : stations de pompage d'alimentation en eau à grande hauteur, grandes unités centrales de climatisation, systèmes d'aération de traitement des eaux usées.

Matériaux miniers et de construction : Concasseurs, broyeurs à boulets, convoyeurs à bande, ascenseurs.

Fabrication industrielle : grands compresseurs d’air, systèmes hydrauliques de machines de moulage par injection, équipements auxiliaires de laminage d’acier.

Industries énergétiques et chimiques : grandes cuves de mélange, centrifugeuses, systèmes de ventilation et de tirage induit.

Instructions d'installation et d'utilisation

1. Installation mécanique (étapes critiques)

Installation verticale : Le modèle 11KW est grand et lourd et doit être installé verticalement sur un mur métallique plat. L'installation inversée ou horizontale est strictement interdite.

Espace de dissipation thermique : le 11 kW génère une grande quantité de chaleur ; un espace de ventilation ≥300mm doit être réservé au-dessus et en dessous (le document recommande 150mm, mais plus d'espace est recommandé pour les modèles de plus forte puissance).

Mesures de prévention de la poussière : Dans les environnements avec des niveaux de poussière élevés (tels que les textiles et la transformation du bois), des filtres à poussière doivent être installés ou une armoire électrique scellée séparée doit être utilisée.

2. Connexions électriques

Circuit principal : connectez les bornes d'entrée (R/S/T) à l'alimentation triphasée et les bornes de sortie (U/V/W) au moteur. Le branchement de l’alimentation aux bornes de sortie est strictement interdit !

Unité de freinage : Le modèle 11KW n'a pas d'unité de freinage intégrée (une unité externe est nécessaire). Si un arrêt rapide est requis, une unité de freinage externe et une résistance de freinage doivent être connectées (connectées aux bornes P/+ et PB).

Réacteur : Il est recommandé d'installer un réacteur d'entrée CA du côté de l'alimentation électrique pour améliorer le facteur de puissance et éliminer les harmoniques de rang élevé.

3. Procédure de mise en service rapide

Réinitialisation des paramètres : définissez F0-27 = 3 pour restaurer les paramètres d'usine.

Paramètres du moteur : réglez F2-01 (Puissance) sur 11,0 et F2-03 (Courant) sur le courant de la plaque signalétique du moteur.

Réglage vectoriel : Réglez F2-11 = 2 (Réglage complet), appuyez sur le bouton Exécuter pour permettre au variateur de reconnaître automatiquement les paramètres du moteur (la charge doit être déconnectée).

Test de fonctionnement : réglez F0-02 = 1 (contrôle du terminal), F0-03 = 2 (entrée de tension AI1), connectez le potentiomètre pour effectuer des tests de réglage de la vitesse.

Précautions

Les commutations de puissance fréquentes sont strictement interdites : les condensateurs internes de l'onduleur 11 kW ont un courant de charge important. Les déconnexions fréquentes de l'alimentation via le contacteur pendant le fonctionnement sont strictement interdites, car cela pourrait facilement endommager le module IGBT. Il est recommandé de démarrer et d'arrêter via les bornes de commande.

Transmission longue distance : si la distance du moteur dépasse 100 mètres, une self de sortie doit être installée pour éviter un courant de fuite excessif causé par la capacité distribuée par câble.

Exigences de mise à la terre : Le variateur de fréquence robuste de 11 kW doit utiliser une méthode de mise à la terre en un seul point. La section transversale du fil de terre doit être ≥ 6 mm². Le partage d'un fil de terre avec d'autres machines électriques est strictement interdit.

FAQ

Q1 : Quelles sont les différences structurelles entre un onduleur de 11 kW et un onduleur de 5,5 kW ?

R : La plus grande différence réside dans le matériau du boîtier et le système de dissipation thermique. Les onduleurs de 5,5 kW et moins utilisent généralement des boîtiers en plastique, s'appuyant sur la convection naturelle pour la dissipation thermique ; tandis que le variateur de fréquence robuste de 11 kW, étant une unité haute puissance, utilise un boîtier en fer robuste, qui fournit non seulement une protection contre les interférences électromagnétiques plus solide, mais dispose également d'un ventilateur de refroidissement à flux d'air indépendant pour expulser directement la chaleur interne à l'extérieur de l'armoire, empêchant ainsi l'accumulation de chaleur pendant le fonctionnement à haute puissance.

Q2 : Le variateur de fréquence robuste de 11 kW nécessite-t-il une unité de freinage externe ?

R : Oui, cela doit être externe. La documentation indique qu'une unité de freinage externe est requise pour 37 kW et plus, mais les modèles de 11 kW n'ont généralement pas d'unité de freinage intégrée (ou cela peut dépendre du lot spécifique ; la documentation mentionne un freinage intégré pour 37 kW et moins, mais les unités haute puissance nécessitent généralement une unité de freinage externe lors de la mise en service). Pour les équipements lourds de 11 kW (tels que les grues et les centrifugeuses), si un arrêt rapide est requis, une unité de freinage externe et une résistance de freinage correspondante (puissance ≥ 2 500 W, résistance ≥ 43 Ω) doivent être achetées.

Q3 : Pourquoi mon onduleur de 11 kW signale-t-il une « surchauffe » après avoir fonctionné pendant un certain temps ?

R : Les onduleurs de 11 kW génèrent beaucoup de chaleur et la surchauffe est généralement causée par trois raisons : 1. Conduits d'air obstrués. Veuillez vérifier si le ventilateur fonctionne et s'il y a des peluches/poussières à l'entrée d'air ; 2. Température ambiante élevée. Si la température à l'intérieur de l'armoire de commande dépasse 40°C, veuillez installer un climatiseur ou un ventilateur d'extraction ; 3. Ventilateur endommagé. Le ventilateur est un composant distinct pour les modèles 11KW. Si le ventilateur ne tourne pas, la machine doit être arrêtée immédiatement et le ventilateur remplacé.

Q4 : Un onduleur de 11 kW peut-il contrôler plusieurs moteurs ?

R : Oui, mais avec une condition. Les modèles 11 kW prennent en charge l'entraînement parallèle de plusieurs moteurs en mode de contrôle V/F. Il est recommandé que le courant total ne dépasse pas 1,1 fois le courant nominal du variateur de fréquence.
