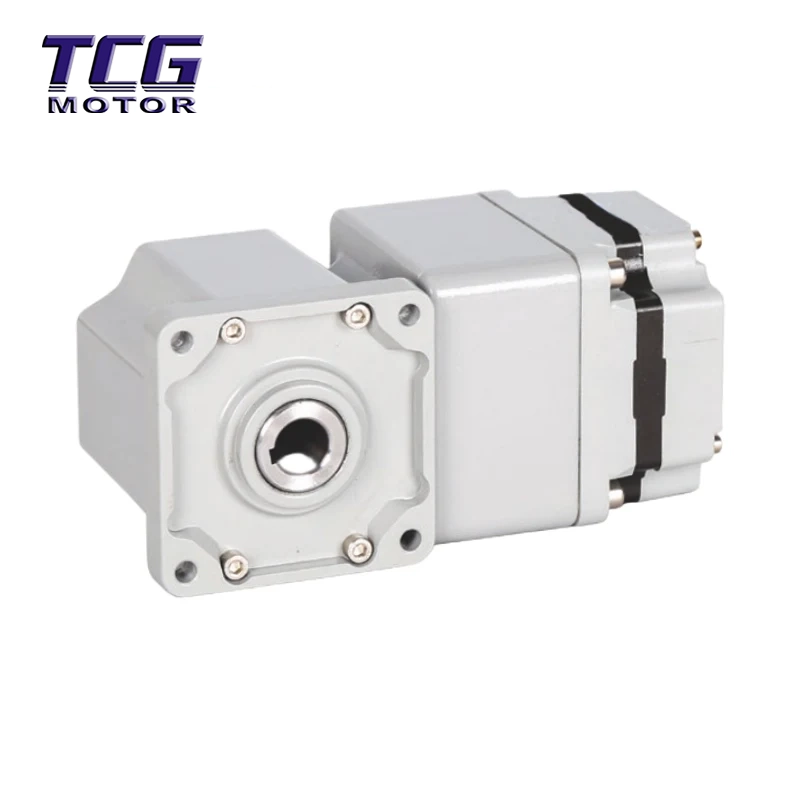

Ce moteur BLDC de 60 W avec boîte de vitesses à angle droit de 80 GR est spécialement conçu pour les équipements automatisés nécessitant une direction verticale et une transmission de précision. Il atteint une disposition compacte et un couple de sortie élevé grâce à une structure d'arbre à angle droit, ce qui en fait une solution d'alimentation idéale pour les joints d'extrémité de robot, les instruments de précision, le transport logistique et d'autres domaines.
Disposition à angle droit pour une utilisation optimale de l'espace : la conception du coin à 90 ° convertit verticalement la direction de transmission, économisant ainsi XX % de l'espace planaire, ce qui la rend particulièrement adaptée aux effecteurs d'extrémité de bras robotisés et aux équipements automatisés multicouches.
Couple de sortie élevé et transmission stable : un rapport de réduction de 80GR associé à des engrenages à haute résistance fournit un couple maximal de 7 N·m, adapté aux applications lourdes telles que le levage, le serrage et la rotation.
Positionnement de haute précision avec une erreur minimale : la précision des engrenages atteint le niveau ISO 5, avec une erreur de transmission ≤ 5 % et une répétabilité de ± X %, supérieure aux réducteurs à angle droit ordinaires.
Faibles vibrations et bruit, fonctionnement silencieux : les engrenages subissent un meulage de précision et un équilibrage dynamique, ce qui entraîne un bruit de fonctionnement ≤ 55 dB, adapté aux environnements silencieux tels que les équipements de laboratoire et l'usinage de précision.
Conception modulaire pour une installation facile : le moteur BLDC 60 W avec boîte de vitesses à angle droit 80GR offre des options de montage sur bride et sur pied, s'adaptant à diverses interfaces d'équipement et réduisant le temps d'intégration du système.
Robotique : effecteurs terminaux de robots industriels, modules rotatifs de bras robotiques collaboratifs, systèmes de direction AGV.
Équipement d'automatisation : convoyeurs d'angle de ligne de production automatisée, mécanismes de manutention, plates-formes d'assemblage de précision.
Équipement médical : bras rotatifs de robot chirurgical, modules d'entraînement de scanner CT, axes de levage d'équipement d'imagerie médicale.
Fabrication de précision : tables rotatives de centres d'usinage CNC, axes oscillants de machine de découpe laser, équipements de test de semi-conducteurs.
Différenciation des scénarios : le moteur BLDC 60 W avec boîte de vitesses à angle droit 80GR convient aux scénarios restreints en espace nécessitant une transmission d'angle verticale, remplaçant les combinaisons de réducteurs à plusieurs étages et améliorant la compacité du système et l'efficacité de la transmission.
Assurez-vous que la perpendiculaire entre l'arbre d'entrée et l'arbre du moteur, ainsi qu'entre l'arbre de sortie et l'arbre de charge, est ≤ 0,1 mm. Utilisez un indicateur à cadran pour l’étalonnage.
Lors de l'installation de la bride, serrez les vis uniformément, en vous assurant que le couple est conforme aux spécifications (évitez la concentration de contraintes localisées).
Utilisez un pilote BLDC dédié ; ne vous connectez pas directement à l’alimentation électrique.
Les lignes de signal du codeur doivent être blindées pour éviter les interférences électromagnétiques.
Couple de charge réel ≤80 % du couple nominal ; éviter les opérations de surcharge fréquentes.
Dans les environnements à haute température, un ventilateur de refroidissement ou un refroidissement à air forcé est requis.
Conception de lubrification entièrement fermée ; aucune vidange d'huile n'est nécessaire pendant sa durée de vie. Vérifiez régulièrement le niveau d'huile (si une fenêtre d'huile est présente).
Emballage : le moteur BLDC 60 W avec boîte de vitesses à angle droit 80 GR est fixé avec un moule en alliage d'aluminium de haute précision et scellé avec un film antichoc sous vide, puis protégé par une boîte extérieure en carton nid d'abeille et un cadre en bois pour éviter les chocs et la déformation.
Expédition : pour les modèles standard et les modèles personnalisés non standard (tels que les longueurs d'arbre ou les tensions spéciales), veuillez consulter le service client. Nous prenons en charge le fret maritime/DHL/aérien dans le monde entier.
Q1 : Comment choisir entre un réducteur à angle droit et un réducteur à arbres parallèles ?
R : Les réducteurs à angle droit sont utilisés pour les transmissions à angle de 90°, tandis que les réducteurs à arbres parallèles sont utilisés pour les transmissions à disposition parallèle. La sélection doit être basée sur les exigences réelles en matière d'espace et de direction.
Q2 : Un rapport de réduction de 80GR peut-il être personnalisé ?
R : La personnalisation est prise en charge dans la plage de 3 à 300GR. Des paramètres de chargement sont requis, avec une quantité minimale de commande de 10 unités.
Q3 : Comment garantir la précision de l'installation ?
R : Il est recommandé d'utiliser un instrument d'alignement laser pour l'étalonnage. La coaxialité/perpendularité doit répondre aux exigences du tableau des paramètres.
Q4 : Le moteur BLDC 60 W avec boîte de vitesses à angle droit 80GR est-il étanche ?
R : IP54 résistant à la poussière et aux éclaboussures. Pour les environnements humides ou sous-marins, une version IP55 ou supérieure ou des joints personnalisés sont requis.
