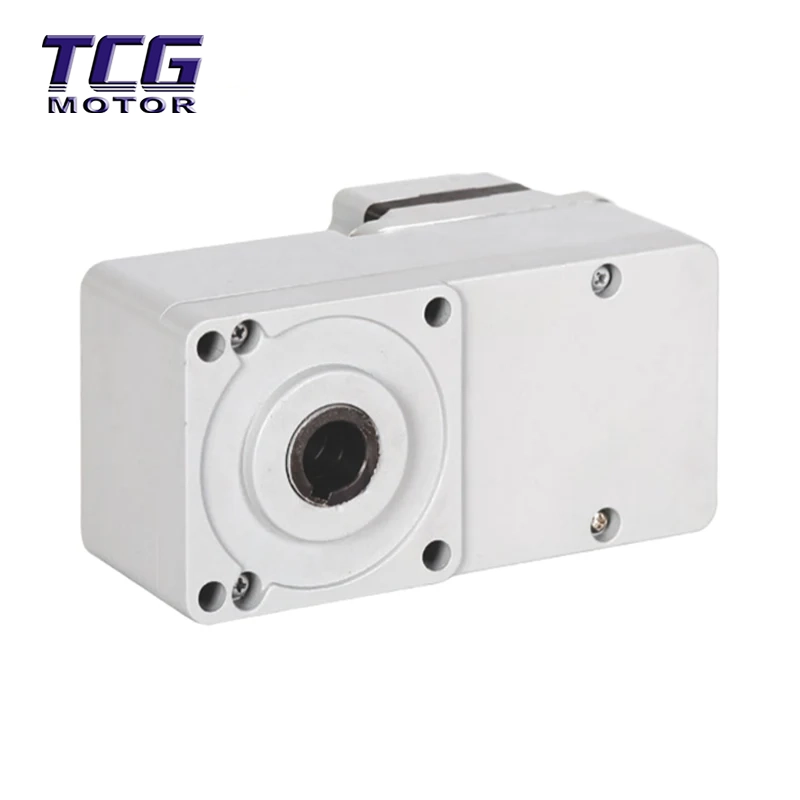

Le moteur BLDC 30 W avec boîte de vitesses plate à arbre creux 60GL est conçu spécifiquement pour les exigences de rotation de précision des équipements automatisés. Il intègre des câbles et des capteurs via une structure à arbre creux et sa conception plate permet d'économiser beaucoup d'espace d'installation, ce qui en fait une solution d'alimentation idéale pour les bras robotiques, les dispositifs médicaux et les instruments de précision.
Ce produit est un système d'alimentation intégré avec une conception unifiée, couplant un moteur CC sans balais de 30 W à une boîte de vitesses plate de haute précision 60GL. L'arbre de sortie présente une structure creuse. Ses principales fonctionnalités sont :
Conception à arbre creux : l'arbre creux permet un passage facile des câbles, des tuyaux d'air ou des capteurs, réduisant ainsi la complexité du câblage externe. Convient aux applications nécessitant un câblage interne, telles que les articulations de robots et les modules rotatifs dans les équipements médicaux.
Structure plate : épaisseur totale ≤90 mm, ce qui entraîne une taille plus petite par rapport aux boîtes de vitesses traditionnelles, s'adaptant aux espaces d'installation de hauteur limitée.
Transmission de précision : le rapport de réduction 60GL fournit un couple de sortie élevé, répondant aux besoins de positionnement de précision et de charges lourdes.
Comparaison avec les réducteurs à arbre plein : la conception à arbre creux simplifie l'intégration du système, évite les interférences du câblage externe et améliore la propreté et la fiabilité de l'équipement.
Comparaison avec d'autres boîtes de vitesses plates : le rapport de réduction dédié 60GL optimise l'équilibre du couple et de la vitesse, s'adaptant à des scénarios de transmission plus précis.
L'intégration de l'arbre creux permet d'économiser de l'espace et des coûts : le trou d'arbre de 12 mm de diamètre permet le passage direct des câbles/câbles à fibre optique, réduisant ainsi les adaptateurs externes et réduisant la complexité du système et le taux de défaillance.
La structure ultra fine s'adapte aux espaces exigeants : avec une épaisseur totale ≤ 90 mm, le moteur BLDC 30 W avec boîte de vitesses plate à arbre creux 60GL peut être intégré dans des compartiments d'équipement ou au ras des surfaces de montage, ce qui le rend particulièrement adapté aux applications discrètes telles que les équipements d'imagerie médicale et les articulations de robots collaboratifs.
Faible bruit et fonctionnement fluide : les engrenages rectifiés avec précision et équilibrés dynamiquement génèrent un niveau de bruit de fonctionnement de 50XX dB, adapté aux environnements calmes tels que les équipements de laboratoire et les maisons intelligentes.
Dissipation thermique très efficace et longue durée de vie : le boîtier plat augmente la zone de dissipation thermique et, combiné à des matériaux thermoconducteurs, l'augmentation continue de la température de fonctionnement est ≤ 80 ℃, avec une durée de vie supérieure à 20 000 heures.
Robotique et automatisation : modules d'articulation de robots collaboratifs, axes rotatifs de bras robotisés SCARA, plates-formes rotatives d'équipements d'inspection automatisés.
Équipement médical : mécanismes de rotation des endoscopes, modules d'entraînement des équipements d'imagerie CT, effecteurs terminaux de robots chirurgicaux.
Fabrication de précision : tables rotatives de lentilles de machines de placement SMT, plates-formes d'inspection de plaquettes semi-conductrices, équipements de mesure optique.
Smart Home : rouleaux de rideaux motorisés dissimulés, mécanismes de rotation de serrure de porte intelligents, dispositifs de levage de précision.
Différenciation des scénarios : le moteur BLDC 30 W avec réducteur plat à arbre creux 60GL est particulièrement adapté aux scénarios nécessitant l'intégration de capteurs, d'encodeurs ou de câbles dans l'axe rotatif, évitant ainsi l'enchevêtrement de câbles externes ou les interférences de signal.
Assurez-vous que l'arbre de sortie et la coaxialité de la charge sont ≤0,05 mm. Un accouplement flexible est recommandé pour amortir les charges décentrées. Serrez les vis de fixation en diagonale en vous assurant que le couple est conforme aux spécifications (éviter les concentrations de contraintes localisées).
Connexion électrique : un pilote BLDC dédié doit être utilisé ; la connexion directe à l’alimentation est interdite.
Les câbles de signal Hall doivent être blindés pour éviter les interférences électromagnétiques.
Couple de charge réel ≤80 % du couple nominal, ce qui permet une marge pour gérer les chocs start-stop.
Évitez les coudes brusques lors du passage des câbles dans l'arbre creux ; des câbles flexibles sont recommandés.
Vérifier l'état de la graisse tous les 3 mois (démontage professionnel uniquement). N'ouvrez pas le couvercle à moins que le joint ne soit endommagé.
Emballé sous vide avec une palette en alliage d'aluminium pour un montage sécurisé, et protégé en outre par une couche extérieure de coton perlé EPE et une boîte en carton nid d'abeille pour éviter la compression et la déformation.
Expédition : pour les modèles standard et les modèles personnalisés non standard (tels que ceux avec des longueurs d'arbre ou des tensions spéciales), veuillez consulter le service client. Nous prenons en charge le fret maritime/DHL/aérien dans le monde entier.
Q1 : La structure de l’arbre creux affecte-t-elle la résistance ?
R : Utilisant des matériaux en alliage à haute résistance et une conception optimisée pour la simulation, il peut résister à la charge nominale, mais la force radiale/axiale ne doit pas être dépassée conformément aux spécifications.
Q2 : Le taux de réduction personnalisé est-il pris en charge ?
R : Oui, la personnalisation est disponible de 5:1 à 200:1, avec une quantité minimale de commande de 10 unités.
Q3 : Existe-t-il des restrictions sur les câbles passant à travers l'arbre creux ?
R : Des câbles flexibles d'un diamètre ≤ 12 mm sont recommandés pour éviter de rayer la paroi intérieure du trou de l'arbre avec des fils rigides.
Q4 : Peut-il être utilisé dans des environnements humides ?
R : indice de protection IP54, étanche à la poussière et à l'eau. Pour les environnements extrêmes, une protection plus élevée ou un traitement d’étanchéité est requis.
Q5 : Comment calibrer la précision du contrôle en boucle fermée ?
R : L'étalonnage de la phase Hall et le réglage de l'origine du codeur sont requis en conjonction avec le pilote. Un support manuel technique est fourni.
