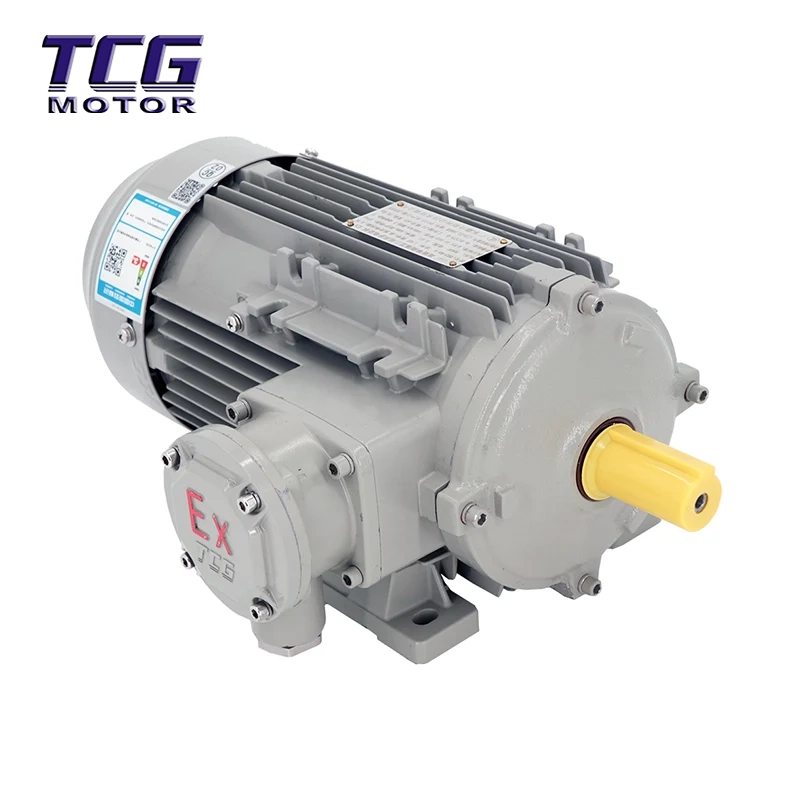

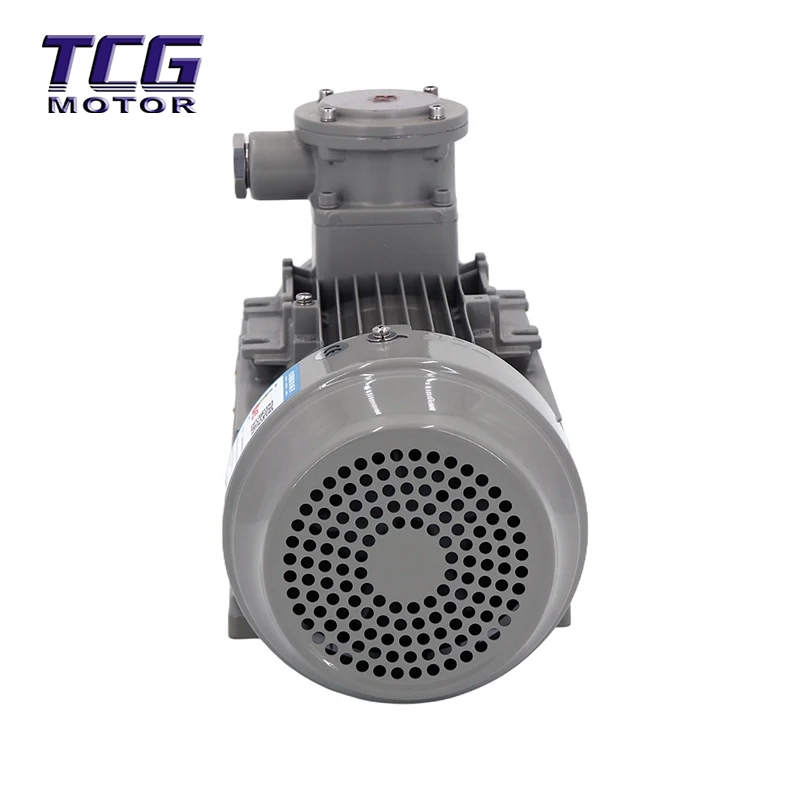

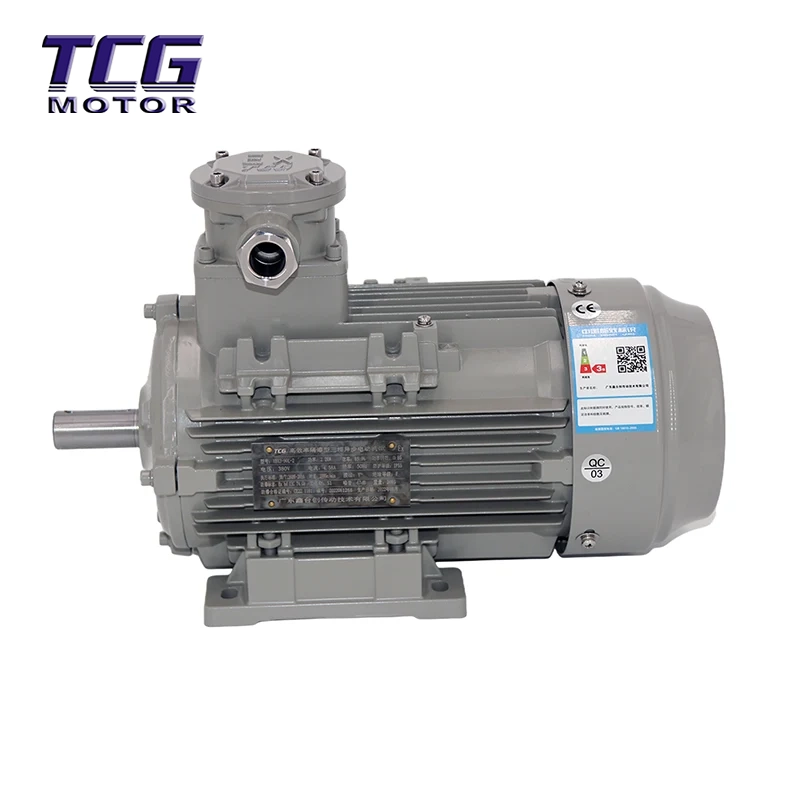

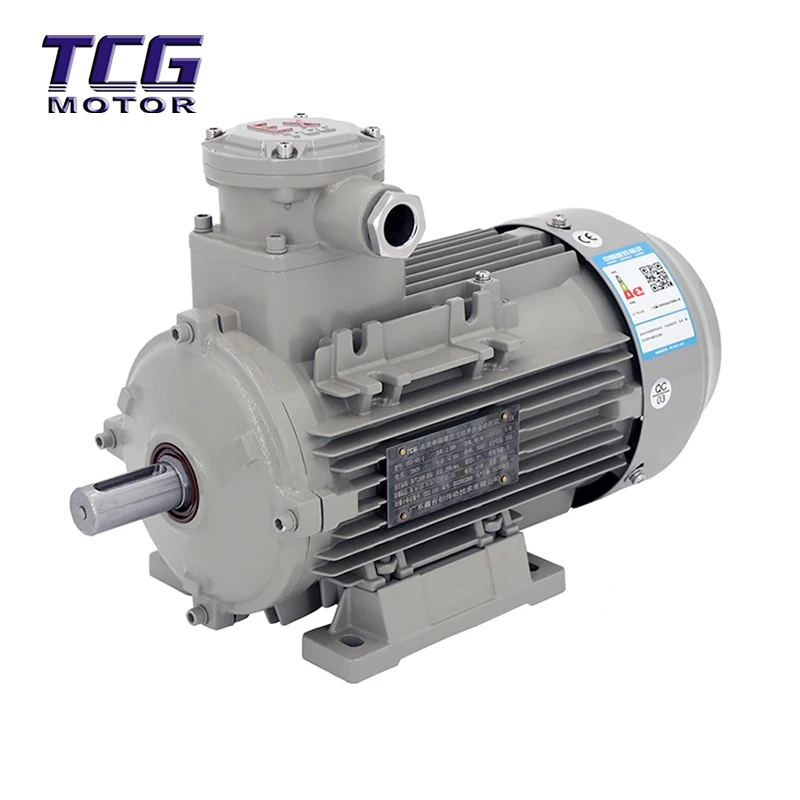

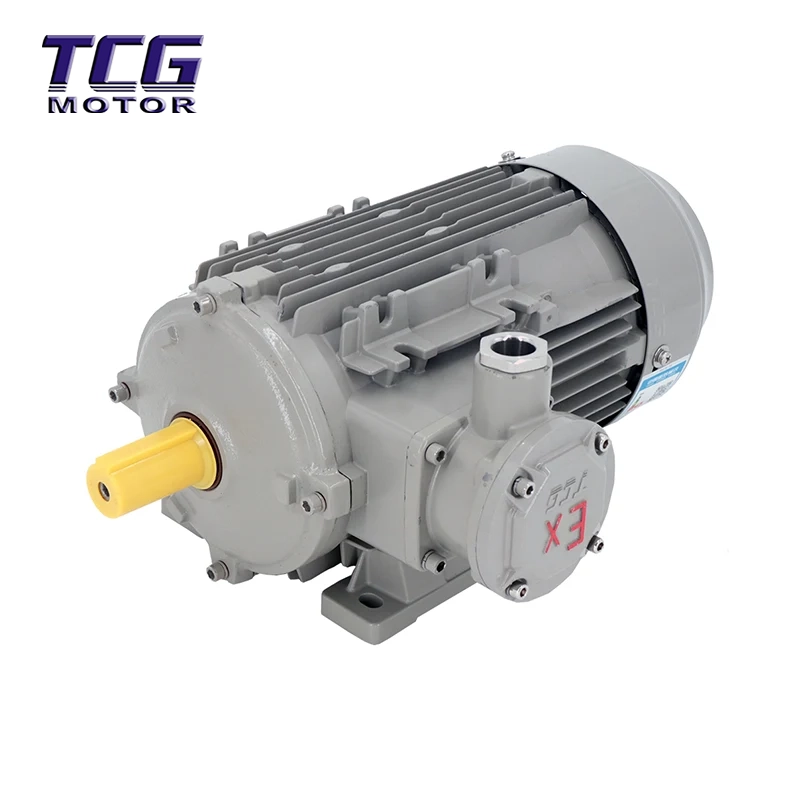

Le support B3 antidéflagrant Ex d IIC T4 convient à une utilisation comme puissance motrice générale dans des équipements situés dans des endroits contenant des gaz inflammables ou des mélanges explosifs formés de vapeurs et d'air. Il est principalement utilisé dans les industries pétrolière et chimique, et est également largement appliqué dans les textiles, la métallurgie, le gaz de ville, les transports, la transformation des céréales et du pétrole, la fabrication du papier, la médecine et d'autres industries.
L'indice d'efficacité du moteur antidéflagrant Ex d IIC T4 B3 Mountin est conforme au niveau 3 de la norme GB/T 18613-2020 « Valeurs minimales autorisées et niveaux d'efficacité énergétique des moteurs asynchrones triphasés de petite et moyenne taille ». Les roulements NSK sont adoptés.
Le support B3 du moteur antidéflagrant Ex d IIC T4 présente un rendement élevé et des économies d'énergie, avec les avantages d'une grande marge d'échauffement, d'une longue durée de vie, de faibles vibrations, d'un faible bruit et d'une fiabilité élevée. Il s'agit du premier moteur asynchrone triphasé antidéflagrant développé au niveau national avec un boîtier en alliage d'aluminium. Comparé aux boîtiers traditionnels en fonte, il est plus léger, plus compact et présente une apparence plus raffinée.
Des équipements auxiliaires en option, tels que des capteurs de température d'enroulement, des capteurs de température de roulement, des transmetteurs de température et des chauffages, peuvent être fournis sur demande.
Modèle : moteur asynchrone triphasé série YBX3
Puissance : 0,18 kW à 315 kW
Pôles du stator : 2P, 4P, 6P, 8P
Type d'installation : B3, B5, B14, B35
Moteur asynchrone triphasé antidéflagrant à haut rendement série YBX3
Le moteur « Exd » antidéflagrant est un type de moteur antidéflagrant. Son principe est de placer les composants susceptibles de générer des étincelles, des arcs ou des températures élevées dangereuses lors d'un fonctionnement normal à l'intérieur d'une enceinte antidéflagrante. L'enceinte est capable de résister à la pression interne sans être endommagée et garantit que, lorsque la flamme interne se propage à travers les interstices, l'énergie est réduite à un niveau insuffisant pour enflammer l'atmosphère externe.
La classe II est subdivisée comme suit :
● Classe IIA : le gaz représentatif est le propane ;
● Classe IIB : le gaz représentatif est l'éthylène ;
● Classe IIC : le gaz représentatif est l'hydrogène et l'acétylène.
Des exemples de gaz, vapeurs et groupes de température inflammables courants pour la classe II sont présentés dans le tableau 1.
Remarque : les équipements marqués IIB conviennent également aux applications nécessitant IIA. L'équipement marqué IIC convient aux applications nécessitant IIA ou IIB.
La classe III est subdivisée comme suit :
● Classe IIIA : volants combustibles ;
● Classe IIIB : poussières non conductrices ;
● Classe IIIC : poussières conductrices.
Remarque : L'équipement marqué IIIB convient aux applications nécessitant IIIA. L'équipement marqué IIIC convient aux applications nécessitant IIIA ou IIIB.
| niveau | Groupe et température (℃) | |||
| T1 | T2 | T3 | T4 | |
| t>450 | 450≥ t>300 |
300≥ t>200 |
200≥t>135 | |
| ⅡUNE | Méthane, acétate d'éthane, propane, styrène, benzène, xylène, toluène, carbone monoxyde |
Butanol, butane, éthanol, propylène, l'éthylbenzène, méthanol, propanol |
Cyclohexane, pentane, l'hexane, l'heptane, octane, kérosène, diesel, essence à moteur, décane |
acétaldéhyde |
| ⅡB | Propargyne,cyclopropane, gaz de cokerie |
oxyde de 1,2-propylène, l'oxyde d'éthylène, éthylène |
Butyraldéhyde, acroléine, hydrogène sulfure, diméthyle éther, tétrahydrofurane éther |
éther diéthylique, le tétrafluoroéthylène, éther éthylméthylique |
| ⅡC | hydrogène | acétylène | ||
Tension nominale : 220/380 V, 380/660 V ; (380 V, 660 V ne s'appliquent qu'aux moteurs de 4 kW et plus)
Fréquence nominale : 50/60 Hz
Mode de fonctionnement : S1 (système de travail continu)
L'altitude ne dépasse pas 1000m
La température de l'air ambiant varie selon la saison et est de type intérieur de -15 à +40 °C ;
L'humidité relative maximale de l'air ambiant : l'humidité relative maximale moyenne du mois le plus humide est de 90 %, et la température minimale moyenne du mois n'est pas supérieure à 25°C.
| Non. | Puissance nominale | Vitesse nominale | Courant nominal (A) | Efficacité | Facteur de puissance | Couple nominal | Couple de rotor bloqué Couple nominal |
Couple maximum Couple nominal |
Courant à rotor bloqué Courant nominal |
|
| kW | HP | (r/mi) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Est/Dans | |
| YBX3-71M1-2 | 0.37 | 0.5 | 2800 | 0.99 | 74.8 | 0.8 | 1.26 | 2.3 | 2.3 | 6.1 |
| YBX3-71M2-2 | 0.55 | 0.75 | 2800 | 1.4 | 77.2 | 0.82 | 1.87 | 2.2 | 2.3 | 6.3 |
| YBX3-80M1-2 | 0.75 | 1 | 2880 | 1.7 | 80.7 | 0.83 | 2.49 | 2.3 | 2.3 | 6.8 |
| YBX3-80M2-2 | 1.1 | 1.5 | 2880 | 2.43 | 82.7 | 0.83 | 3.65 | 2.3 | 2.3 | 7.3 |
| YBX3-90S-2 | 15 | 2 | 2895 | 3.25 | 84.2 | 0.83 | 4.96 | 2.3 | 2.3 | 7.6 |
| YBX3-90L-2 | 2.2 | 3 | 2895 | 4.57 | 85.9 | 0.85 | 7.26 | 2.3 | 2.3 | 7.8 |
| YBX3-100L-2 | 3 | 4 | 2895 | 5.94 | 87.1 | 0.88 | 9.9 | 2.3 | 2.3 | 8.1 |
| YBX3-112M-2 | 4 | 5.5 | 2905 | 7.83 | 88.1 | 0.88 | 13.1 | 2.3 | 2.3 | 8.3 |
| YBX3-132S1-2 | 5.5 | 7.5 | 2930 | 10.6 | 89.2 | 0.88 | 17.9 | 2.2 | 2.3 | 8.0 |
| YBX3-132S2-2 | 7.5 | 10 | 2930 | 14.4 | 90.1 | 0.89 | 24.4 | 2.2 | 2.3 | 7.8 |
| Non. | Puissance nominale | Vitesse nominale | Courant nominal (A) | Efficacité | Facteur de puissance | Couple nominal | Couple de rotor bloqué Couple nominal |
Couple maximum Couple nominal |
Courant à rotor bloqué Courant nominal |
|
| kW | HP | (r/mi) | 380V | (η) | COSΦ | N·m | Ts/Tn | Tmax/Tn | Est/Dans | |
| YBX3-71M1-4 | 0.25 | 0.37 | 1360 | 0.81 | 68.6 | 0.62 | 1.73 | 2.3 | 2.4 | 6.0 |
| YBX3-71M2-4 | 0.37 | 0.5 | 1360 | 1.14 | 71.2 | 0.62 | 2.54 | 2.3 | 2.4 | 6.0 |
| YBX3-80M1-4 | 0.55 | 0.75 | 1420 | 1.57 | 74.6 | 0.64 | 3.78 | 2.3 | 2.4 | 6.0 |
| YBX3-80M2-4 | 0.75 | 1 | 1420 | 1.86 | 82.5 | 0.74 | 5.04 | 2.3 | 2.3 | 6.3 |
| YBX3-90S-4 | 1.1 | 1.5 | 1445 | 2.68 | 84.1 | 0.74 | 7.27 | 2.3 | 2.3 | 6.5 |
| YBX3-90L-4 | 1.5 | 2 | 1445 | 3.61 | 85.3 | 0.74 | 9.91 | 2.3 | 2.3 | 6.6 |
| YBX3-100L1-4 | 2.2 | 3 | 1435 | 4.93 | 86.7 | 0.78 | 14.6 | 2.3 | 2.3 | 6.9 |
| YBX3-100L2-4 | 3 | 4 | 1435 | 6.66 | 87.7 | 0.78 | 20 | 2.3 | 2.3 | 7.5 |
| YBX3-112M-4 | 4 | 5.5 | 1440 | 8.56 | 88.6 | 0.81 | 26.5 | 2.3 | 2.3 | 7.6 |
| YBX3-132S-4 | 5.5 | 7.5 | 1460 | 11.6 | 89.6 | 0.82 | 36 | 2.0 | 2.3 | 7.7 |
| YBX3-132M-4 | 7.5 | 10 | 1460 | 15.3 | 90.4 | 0.83 | 49.1 | 2.0 | 2.3 | 7.5 |
1. Quelles sont les certifications de vos moteurs antidéflagrants ?
Nos moteurs antidéflagrants sont certifiés selon les normes CEI 60079 et GB3836, avec des classifications Ex d IIB T4 / IIC T4. Nous fournissons également des certificats ATEX, IECEx et CNEX sur demande.
2. Puis-je obtenir des moteurs OEM ou personnalisés ?
Oui, Hengfu est une usine chinoise leader offrant des services OEM complets. Nous prenons en charge les tensions personnalisées, les matériaux d'arbre (acier inoxydable 304/316), les couleurs de peinture spéciales, les éléments chauffants, les capteurs PT100 et d'autres modifications pour répondre aux exigences de votre projet.
3. Quel est le délai de livraison pour les commandes groupées ?
En tant que fabricant avec production en interne, notre délai de livraison standard est de 15 à 25 jours pour les commandes groupées. Les échantillons peuvent être organisés dans un délai de 7 à 10 jours. Nous garantissons une livraison rapide avec des options logistiques flexibles.
4. Quels types de montage sont disponibles ?
Nous proposons différents types de montage, notamment B3 (monté sur pied), B5 (monté sur bride), B14 (monté sur face) et B35 (pied-bride combiné). Le type B3 est le plus couramment utilisé pour les applications industrielles.
5. Quelle est la période de garantie ?
Nous offrons une garantie standard de 18 mois à compter de la date d'expédition, couvrant les défauts de fabrication. Notre équipe après-vente propose une assistance technique à distance et une fourniture de pièces de rechange dans le monde entier.
6. Comment garantissez-vous la qualité et l'emballage des produits pour l'exportation ?
Notre usine est certifiée ISO9001. Chaque moteur est soumis à une inspection à 100 % avant expédition. Pour l'exportation, nous utilisons des caisses en contreplaqué standard navigables avec des palettes renforcées pour garantir un transport en toute sécurité.
