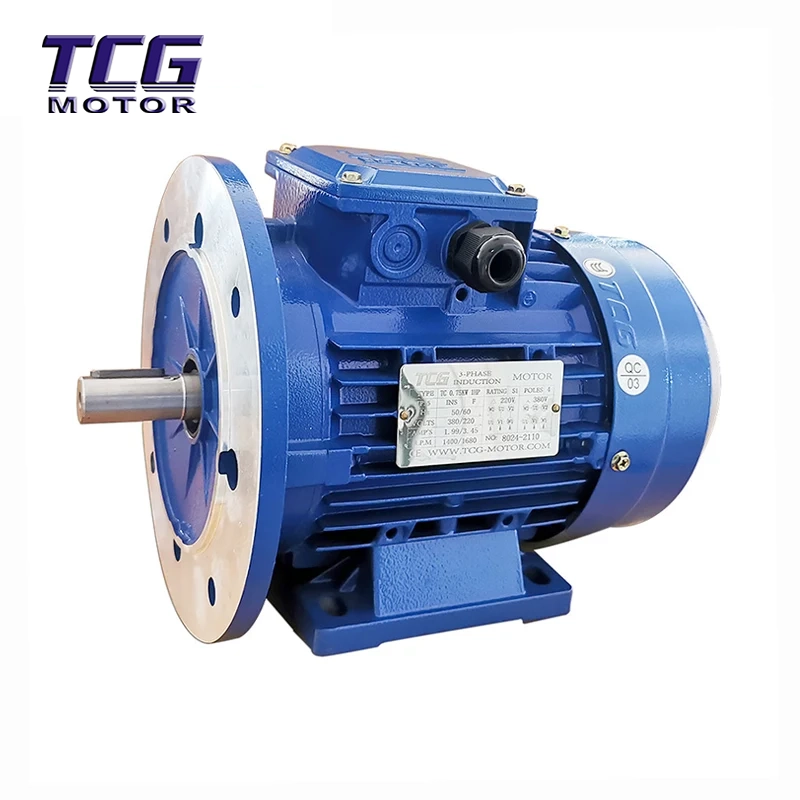

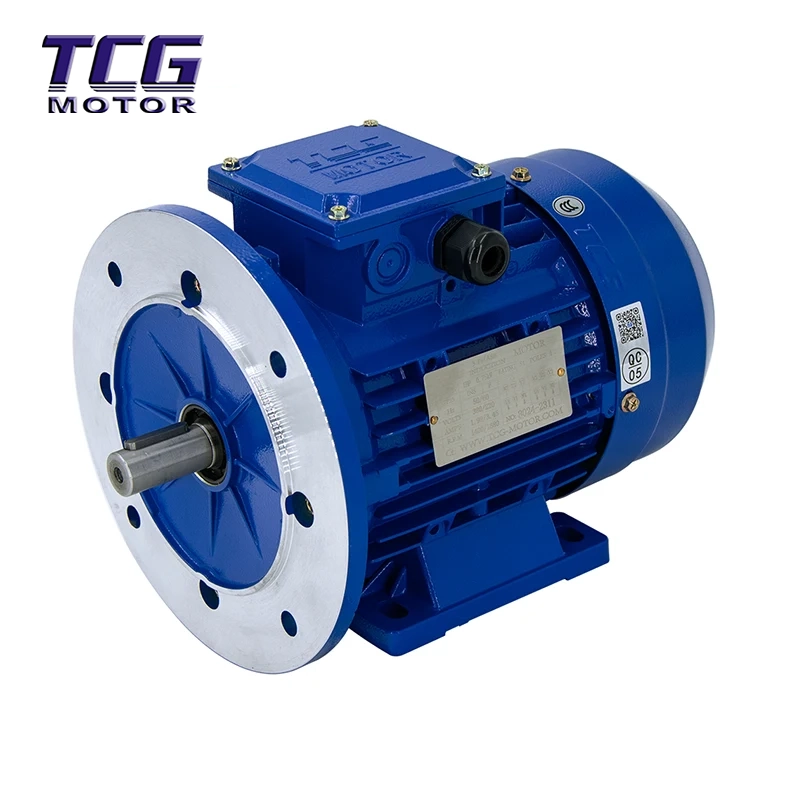

Ce moteur à boîtier en aluminium B35 monté sur pied est une option d'alimentation très rentable pour les machines à usage général. Doté d'un boîtier en alliage d'aluminium moulé sous pression à haute résistance et intégrant la norme de montage B35, il combine parfaitement les avantages du montage sur pied horizontal et du montage sur bride verticale, offrant à votre équipement une flexibilité d'installation exceptionnelle.

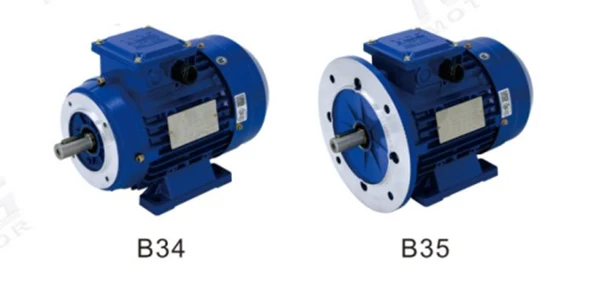

Montage double (B35) : il comporte à la fois des interfaces de montage B3 (pied horizontal) et B5 (bride verticale). Cela signifie que le moteur peut être placé horizontalement sur le sol (B3), directement connecté à l'équipement via la bride (B5), ou même installé verticalement, réduisant considérablement les coûts d'inventaire et de modification des équipements.
Rentabilité exceptionnelle : comparé aux moteurs en fonte traditionnels, le boîtier en alliage d'aluminium est non seulement plus léger, mais offre également une conductivité thermique supérieure. Associé à des processus de production standardisés, il offre un produit performant à un prix très compétitif.
Dissipation rapide de la chaleur : la conductivité thermique de l'aluminium est plus de trois fois supérieure à celle de la fonte. Combiné à une conception unique d'ailettes de dissipation thermique, il dissipe rapidement la chaleur interne, protégeant efficacement les bobines, prolongeant la durée de vie du moteur et réduisant les coûts de maintenance à long terme.
|
TAPER |
Pouvoir |
ÉVALUÉ VITESSE |
ÉVALUÉ |
POUVOIR |
ÉVALUÉ |
COMMENCER |
CHARGER FACTEUR |
Plusieurs de départ actuel |
POIDS |
|
KW |
tr/min |
(UN) |
COSΦ |
MN(N·M) |
Mst/MN |
MMAX/MN |
Est/Dans |
(kg) | |
|
2P |
|||||||||
|
TC5612 |
0.09 |
2800 |
0.32 |
0.68 |
0.31 |
2.3 |
2.3 |
6.0 |
2.6 |
|
TC5622 |
0.12 |
2800 |
0.38 |
0.71 |
0.41 |
2.3 |
2.3 |
6.0 |
3.1 |
|
TC5632 |
0.18 |
2800 |
0.65 |
0.70 |
0.62 |
2.3 |
2.3 |
6.0 |
3.6 |
|
TC6312 |
0.18 |
2800 |
0.51 |
0.8 |
0.62 |
2.3 |
2.3 |
5.5 |
3.8 |
|
TC6322 |
0.25 |
2800 |
0.67 |
0.81 |
0.86 |
2.3 |
2.3 |
5.5 |
3.8 |
|
TC6332 |
0.37 |
2800 |
1.05 |
0.78 |
1.26 |
2.3 |
2.3 |
6.1 |
4.2 |
|
TC7112 |
0.37 |
2800 |
0.98 |
0.81 |
1.26 |
2.3 |
2.3 |
6.1 |
5.4 |
|
TC7122 |
0.55 |
2800 |
1.33 |
0.82 |
1.88 |
2.3 |
2.3 |
6.1 |
5.9 |
|
TC7132 |
0.75 |
2800 |
1.82 |
0.83 |
2.56 |
2.3 |
2.3 |
6.1 |
6.4 |
|
TC8012 |
0.75 |
2800 |
1.78 |
0.83 |
2.56 |
2.3 |
2.3 |
6.1 |
8.1 |
|
TC8022 |
1.1 |
2800 |
2.49 |
0.84 |
3.75 |
2.3 |
2.3 |
7.0 |
9.3 |
|
TC-90S-2 |
1.5 |
2840 |
3.34 |
0.84 |
5.04 |
2.3 |
2.3 |
7.0 |
10.9 |
|
TC-90L-2 |
2.2 |
2840 |
4.69 |
0.85 |
7.40 |
2.3 |
2.3 |
7.0 |
13.8 |
|
TC-100L1-2 |
3 |
2860 |
6.14 |
0.87 |
10.0 |
2.3 |
2.3 |
7.5 |
19.6 |
|
TC-112M-2 |
4 |
2860 |
7.83 |
0.88 |
13.3 |
2.3 |
2.3 |
7.5 |
29 |
|
TC-132S1-2 |
5.5 |
2900 |
10.7 |
0.88 |
18.1 |
2.3 |
2.3 |
7.5 |
39 |
|
TC-13252-2 |
7.5 |
2900 |
14.2 |
0.88 |
24.7 |
2.3 |
2.3 |
7.5 |
47.5 |
Remarque : les paramètres ci-dessus sont sous condition : 3 phases Y2-380V/50Hz
Largement utilisé dans les équipements à usage général nécessitant une installation flexible et une rentabilité élevée, le moteur à boîtier en aluminium B35 monté sur pied est le choix privilégié pour les industries suivantes en raison de sa méthode d'installation universelle et de sa rentabilité élevée :
Équipements de transport de fluides : pompes à eau, ventilateurs, compresseurs d'air (une dissipation rapide de la chaleur est essentielle).
Équipement de fabrication de précision : machines-outils CNC, machines à bois, machines à bordures de verre, machines textiles (le faible bruit garantit un environnement sûr).
Automatisation et logistique : Convoyeurs de ligne de production automatisés, équipements de tri (légers pour une manipulation aisée).
Autres domaines : instruments médicaux, machines alimentaires, équipements de protection de l'environnement.
Échelle du service : Depuis sa création, l'entreprise a servi avec succès plus de 50 000 clients, gagnant ainsi une excellente réputation sur le marché.
Philosophie de la marque : Adhérant aux principes « La qualité gagne le marché, le service gagne l'image, l'innovation gagne l'avenir », la société s'engage à construire une marque renommée de transmissions à haut rendement et économes en énergie.
Conseils de sélection : nous fournissons des conseils professionnels sur les dimensions d'installation B35 (double usage horizontal/vertical) pour garantir une parfaite adéquation avec votre équipement.
Consultation technique : Nous fournissons une assistance technique, y compris le couple d'installation et les méthodes de câblage.
Engagement de service : nous nous engageons à fournir aux clients des solutions de transmission complètes et un service après-vente parfait.
Q1 : Quelle est la méthode de montage du B35 ?
R : B35 fait référence à un moteur qui combine les caractéristiques structurelles du B3 (montage horizontal sur pied) et du B5 (montage vertical par bride). Cela signifie que le moteur peut être installé horizontalement sur le sol comme un moteur ordinaire, ou qu'il peut être directement connecté à la charge via une bride, offrant une grande flexibilité et polyvalence.
Q2 : Pourquoi ce moteur est-il si rentable ?
R : Le moteur B35 intègre deux méthodes de montage, vous permettant d'acheter un seul modèle pour répondre aux besoins de divers équipements, réduisant ainsi la pression des stocks. Bien que le boîtier en alliage d'aluminium ait un coût de matériau plus élevé, il offre une efficacité de traitement élevée, une excellente dissipation thermique et un poids léger, ce qui se traduit par un coût global nettement inférieur à celui des moteurs traditionnels à boîtier en fer.
Q3 : La dissipation thermique est-elle vraiment meilleure pour les moteurs à boîtier en aluminium que ceux à boîtier en fer ?
R : Oui. L'aluminium a une conductivité thermique trois fois supérieure à celle de la fonte, ce qui lui permet de conduire rapidement la chaleur de l'intérieur du moteur vers les ailettes de refroidissement pour la dissiper. Cela rend non seulement le moteur plus compact, mais empêche également efficacement la surchauffe et prolonge la durée de vie des matériaux isolants et des roulements.
Q4 : Ce moteur à boîtier en aluminium B35 monté sur pied est-il adapté à une utilisation dans des environnements humides ?
R : Le moteur B35 standard a un indice de protection IP54, adapté à la plupart des environnements industriels. Cependant, il convient de noter que les moteurs à boîtier en aluminium peuvent se corroder dans des environnements contenant des acides forts, des alcalis forts ou une humidité extrême. Pour les environnements sévères, il est recommandé de consulter le service client pour un traitement anticorrosion de surface ou de choisir un moteur en fonte.
