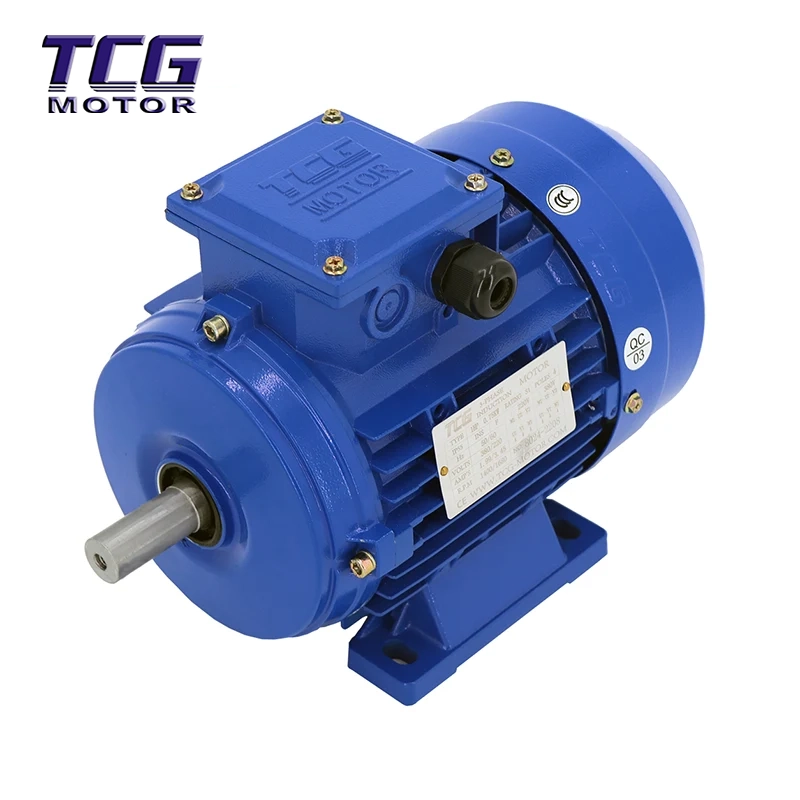

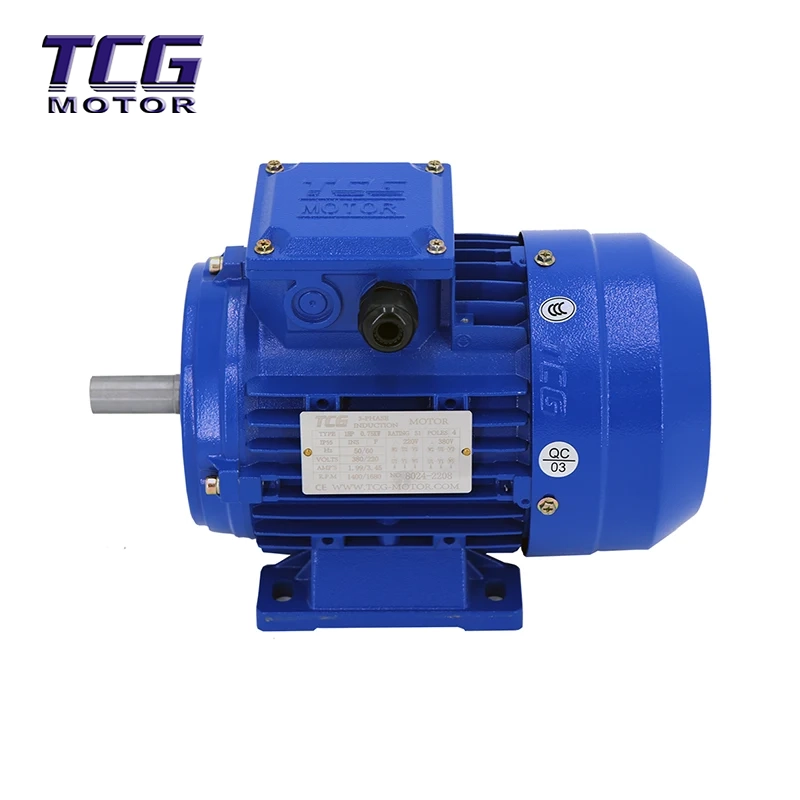

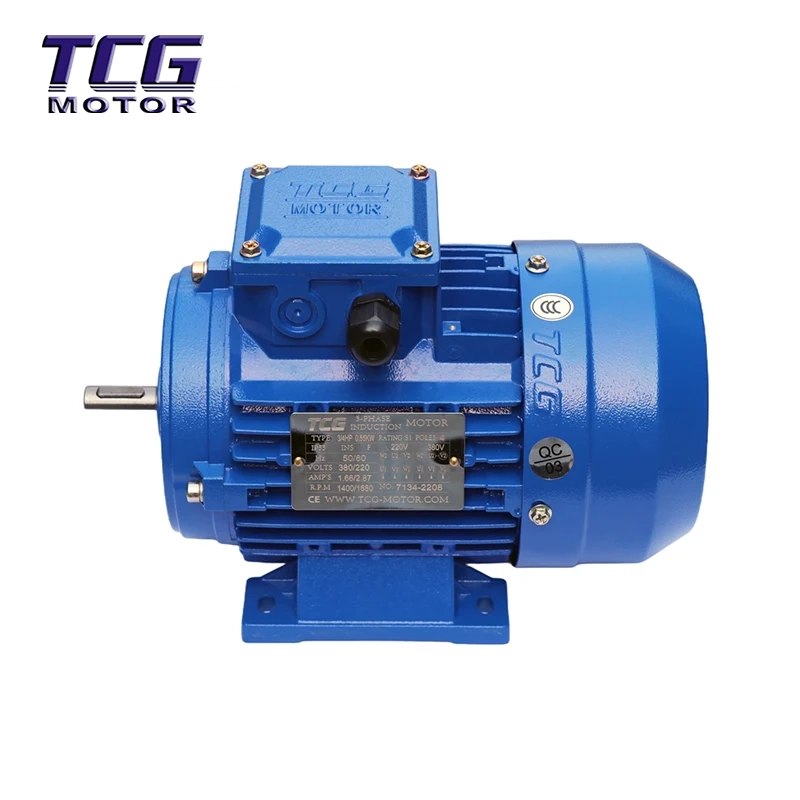

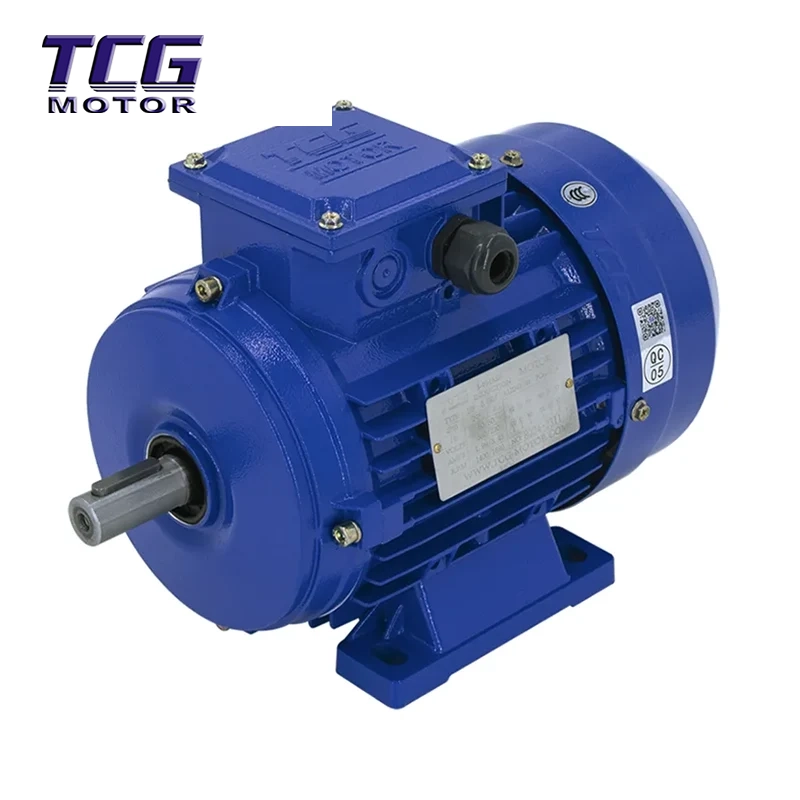

Le moteur à boîtier en aluminium Hengfu B3 monté sur pied est conçu pour exceller dans les environnements exigeants, offrant une large plage de puissance de 0,06 kW à 7,5 kW sur 8 tailles de cadre standard. Conforme aux dimensions CEI et aux normes d'efficacité IE3, ce moteur est doté d'une coque en aluminium résistant à la corrosion qui garantit un refroidissement rapide et un encombrement léger. Son noyau est conçu pour durer, utilisant des roulements NSK de précision et une isolation de classe F pour offrir un fonctionnement stable et silencieux, même dans des conditions humides ou poussiéreuses. En tant qu'usine source basée en Chine, nous fournissons à nos clients du monde entier des délais de livraison stables et des options de montage personnalisées, ce qui en fait la solution d'entraînement idéale pour les équipements de transport, d'emballage, de transformation des aliments et chimiques.
Structure entière montée sur pied du moteur B3 avec boîtier en aluminium, bonnes performances d'étanchéité. Et répondez à la norme IP55 pour la protection de la coque extérieure.
La conception du dissipateur thermique pour le refroidissement offre une grande surface et une capacité thermique élevée, afin que les moteurs puissent bien fonctionner dans un environnement de fonctionnement très terrible.
Une compensation précise de l'équilibre dynamique et des roulements à faible bruit rendent le moteur plus fluide et plus silencieux.
Avec classes d'isolation F.
Lorsque le dispositif d'étanchéité prédéfini de l'arbre de sortie est connecté au variateur et au réducteur, l'étanchéité sera plus sûre.
Il existe une interchangeabilité supérieure entre la norme de taille CEI et la forme montée IM.
Coque extérieure : Alliage d'aluminium
Arbre : acier 40Cr raffiné à chaud
Fil électromagnétique : Poly-QZ-2 ; Polyamide QZY-2
Plaque d'acier Si : DW470/600/800
Roulement : C&U ; NSK ; NTN ; SKF ; AUTRE
Argent RAL9006
Bleu RAL5010

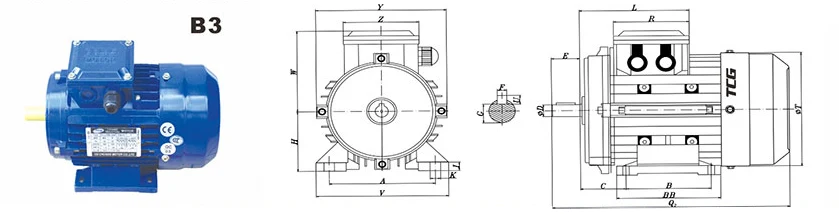

| Non. | A | B | C | D | E | F | G | H | 1 | T2 | U | V | W | Y | BB | L | R | T | Z | K | Moteur à fréquence variable |
| TC56 | 90 | 71 | 35 | 9 | 20 | 3 | 7.3 | 56 | 10 | 204 | 3 | 110 | 77 | 108 | 87 | 90 | 65 | 112 | 65 | 5.8 | - |
| TC63 | 100 | 80 | 43 | 11 | 23 | 4 | 8.8 | 63 | 9 | 222 | 4 | 126 | 84 | 119 | 100 | 101 | 70 | 120 | 70 | 8 | 282 |
| TC71 | 112 | 90 | 47 | 14 | 30 | 5 | 11.3 | 71 | 10 | 247 | 5 | 140 | 94 | 136 | 110 | 116 | 80 | 139 | 80 | 7 | 302 |
| TC80 | 125 | 100 | 51 | 19 | 40 | 6 | 15.8 | 80 | 10 | 287 | 6 | 159 | 108 | 153 | 125 | 130 | 90 | 156 | 90 | 10 | 343 |
| TC90 | 140 |
100 (125) |
56 | 24 | 50 | 8 | 20 | 90 | 12 |
315 (34) |
7 | 180 | 110 | 158 |
130 (155) |
134 | 90 | 162 | 90 | 10 |
370 (388) |
| TC100 | 160 | 140 | 63 | 28 | 60 | 8 | 24 | 100 | 14 | 389 | 7 | 200 | 150 | 191 | 176 | 134 | 104 | 196 | 104 | 12 | 443 |
| TC112 | 190 | 140 | 71 | 28 | 60 | 8 | 24 | 112 | 15 | 398 | 7 | 224 | 147 | 204 | 176 | 170 | 130 | 204 | 130 | 12 | - |
| TC132 | 216 |
140 (178) |
89 | 38 | 80 | 10 | 33 | 132 | 16 |
457 (503) |
8 | 255 | 174 | 243 |
185 (220) |
187 | 140 | 243 | 150 | 13 | - |

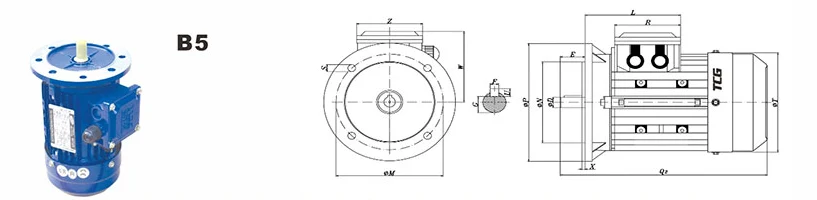

| Non. | D | E | F | G | M | N | P | Q₂ | S | U | W | X | L | R | T | Z | Moteur à fréquence variable |
| TC56 | 6 | 20 | 3 | 7.3 | 100 | 80 | 120 | 204 | 7 | 3 | 77 | 2.5 | 90 | 65 | 112 | 65 | - |
| TC63 | 11 | 23 | 4 | 8.8 | 115 | 95 | 140 | 222 | 9.5 | 4 | 84 | 3 | 97 | 70 | 120 | 70 | 282 |
| TC71 | 14 | 30 | 5 | 11.3 | 130 | 110 | 160 | 247 | 9.5 | 5 | 94 | 3.5 | 115 | 80 | 139 | 80 | 302 |
| TC80 | 19 | 40 | 6 | 15.8 | 165 | 130 | 200 | 286 | 11 | 6 | 108 | 3.5 | 130 | 90 | 156 | 90 | 343 |
| TC90 | 24 | 50 | 8 | 20 | 165 | 130 | 200 |
315 (340) |
11 | 7 | 111 | 3.5 | 129 | 90 | 162 | 90 |
370 (388) |
| TC100 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 390 | 15 | 7 | 150 | 4 | 141 | 104 | 196 | 104 | 443 |
| TC112 | 28 | 60 | 8 | 24 | 215 | 180 | 250 | 398 | 15 | 7 | 147 | 4 | 170 | 130 | 204 | 130 | - |
| TC132 | 38 | 80 | 10 | 33 | 265 | 230 | 300 |
457 (503) |
15 | 8 | 174 | 4 | 187 | 140 | 243 | 150 | - |
Remarque : La conversion de fréquence, le freinage et l'encodeur peuvent être ajoutés ; Le redresseur du moteur frein à courant continu est externe, de même taille que ci-dessus. () représente les tailles de 90L et 132M.
| TAPER |
POUVOIR (KW) |
Noté Vitesse (R/MIN) |
Noté Actuel (UN) |
Pouvoir Facteur COSΦ |
Noté Couple (W.N) |
Démarrer Coefficient |
Palier Coefficient |
Surcharge Coefficient |
Poids (kg) |
|
2P n0=3000r/min |
|||||||||
| TC5612 | 0.09 | 2800 | 0.32 | 0.68 | 0.307 | 2.3 | 2.3 | 6 | 2.6 |
| TC5622 | 0.12 | 2800 | 0.38 | 0.71 | 0.410 | 2.3 | 2.3 | 6 | 3.1 |
| TC5632 | 0.18 | 2800 | 0.65 | 0.70 | 0.614 | 2.3 | 2.3 | 6 | 3.6 |
| TC6312 | 0.18 | 2800 | 0.51 | 0.80 | 0.614 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6322 | 0.25 | 2800 | 0.67 | 0.81 | 0.853 | 2.2 | 2.2 | 5.5 | 3.8 |
| TC6332 | 0.37 | 2800 | 1.05 | 0.78 | 1.26 | 2.2 | 2.2 | 6.1 | 4.2 |
| TC7112 | 0.37 | 2800 | 0.98 | 0.81 | 1.26 | 2.2 | 2.2 | 6.1 | 5.4 |
| TC7122 | 0.55 | 2800 | 1.33 | 0.82 | 1.88 | 2.2 | 2.3 | 6.1 | 5.9 |
| TC7132 | 0.75 | 2800 | 1.82 | 0.83 | 2.56 | 2.3 | 2.3 | 6.1 | 6.4 |
| TC8012 | 0.75 | 2800 | 1.78 | 0.83 | 2.56 | 2.2 | 2.3 | 6.1 | 8.1 |
| TC8022 | 1.1 | 2800 | 2.49 | 0.84 | 3.75 | 2.2 | 2.3 | 7 | 9.3 |
| TC90S2 | 1.5 | 2840 | 3.34 | 0.84 | 5.04 | 2.2 | 2.3 | 7 | 10.9 |
| TC90L2 | 2.2 | 2840 | 4.69 | 0.85 | 7.40 | 2.2 | 2.3 | 7 | 13.8 |
| TC100L2 | 3 | 2860 | 6.14 | 0.87 | 10.0 | 2.2 | 2.3 | 7.5 | 19.6 |
| TAPER |
POUVOIR (KW) |
Noté Vitesse (R/MIN) |
Noté Actuel (UN) |
Pouvoir Facteur COSΦ |
Noté Couple (W.N) |
Démarrer Coefficient |
Palier Coefficient |
Surcharge Coefficient |
Poids (kg) |
|
4P n0=1500r/min |
|||||||||
| TC5614 | 0.06 | 1380 | 0.28 | 0.58 | 0.410 | 2.4 | 2.4 | 6 | 3.3 |
| TC5624 | 0.09 | 1380 | 0.39 | 0.61 | 0.614 | 2.4 | 2.4 | 6 | 3.3 |
| TC5634 | 0.12 | 1380 | 0.52 | 0.62 | 0.819 | 2.4 | 2.4 | 6 | 3.8 |
| TC6314 | 0.12 | 1380 | 0.43 | 0.72 | 0.819 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6324 | 0.18 | 1380 | 0.61 | 0.73 | 1.23 | 2.1 | 2.2 | 4.4 | 4.0 |
| TC6334 | 0.25 | 1380 | 0.86 | 0.67 | 1.71 | 2.1 | 2.2 | 5.2 | 4.5 |
| TC6344 | 0.37 | 1380 | 1.2 | 0.67 | 2.50 | 2.1 | 2.2 | 5.2 | 4.8 |
| TC7114 | 0.25 | 1400 | 0.76 | 0.74 | 1.71 | 2.1 | 2.2 | 5.2 | 5.2 |
| TC7124 | 0.37 | 1400 | 1.07 | 0.75 | 2.53 | 2.1 | 2.2 | 5.2 | 5.3 |
| TC7134 | 0.55 | 1400 | 1.66 | 0.7 | 3.75 | 2.4 | 2.3 | 5.2 | 6.2 |
| TC7144 | 0.75 | 1400 | 2.1 | 0.68 | 5.12 | 2.4 | 2.3 | 6 | 7.2 |
| TC8014 | 0.55 | 1400 | 1.54 | 0.75 | 3.75 | 2.4 | 2.3 | 5.2 | 7.8 |
| TC8024 | 0.75 | 1400 | 1.99 | 0.76 | 5.12 | 2.3 | 2.3 | 6 | 9.3 |
| TC8034 | 1.1 | 1400 | 2.78 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 10.6 |
| TC90S4 | 1.1 | 1420 | 2.80 | 0.77 | 7.40 | 2.3 | 2.3 | 6 | 11.3 |
| TC90L4 | 1.5 | 1420 | 3.65 | 0.79 | 10.1 | 2.3 | 2.3 | 6 | 14.2 |
| TC100L1-4 | 2.2 | 1420 | 5.05 | 0.81 | 14.8 | 2.3 | 2.3 | 7 | 19.7 |
| TC100L2-4 | 3 | 1420 | 6.64 | 0.82 | 20.2 | 2.3 | 2.3 | 7 | 23.9 |
| TAPER |
POUVOIR (KW) |
Noté Vitesse (R/MIN) |
Noté Actuel (UN) |
Pouvoir Facteur COSΦ |
Noté Couple (W.N) |
Démarrer Coefficient |
Palier Coefficient |
Surcharge Coefficient |
Poids (kg) |
|
2P n0=3000r/min |
|||||||||
| TC7116 | 0.18 | 910 | 0.71 | 0.66 | 1.88 | 1.9 | 2.0 | 4.0 | 6.0 |
| TC7126 | 0.25 | 910 | 0.92 | 0.68 | 2.62 | 1.9 | 2.0 | 4.0 | 7.2 |
| TC8016 | 0.37 | 910 | 1.27 | 0.70 | 3.88 | 1.9 | 2.0 | 4.7 | 7.8 |
| TC8026 | 0.55 | 910 | 1.74 | 0.72 | 5.77 | 1.9 | 2.1 | 4.7 | 9.2 |
| TC90S6 | 0.75 | 920 | 2.23 | 0.72 | 7.78 | 2.0 | 2.1 | 5.5 | 11.6 |
| TC90L6 | 1.1 | 920 | 3.10 | 0.73 | 11.4 | 2.0 | 2.1 | 5.5 | 14.3 |
| TC100L6 | 1.5 | 940 | 3.89 | 0.75 | 15.2 | 2.0 | 2.1 | 5.5 | 18.4 |
Remarque : les paramètres ci-dessus sont sous condition : 3 phases Y2-38OV/5OHz
1. À quelles normes d’efficacité vos moteurs répondent-ils ?
Notre moteur à boîtier en aluminium B3 monté sur pied est conforme au niveau d'efficacité IE3 selon la norme CEI 60034-30-1. Pour les marchés exigeant une efficacité supérieure, nous proposons également des modèles à efficacité supérieure IE4 sur demande. Tous les moteurs sont conformes au GB18613-2020 et aux réglementations énergétiques internationales.
2. Quelle est la plage de puissance et les tailles de châssis disponibles ?
Notre moteur à boîtier en aluminium B3 monté sur pied couvre 0,06 kW à 7,5 kW avec 8 tailles de cadre standard. Nous proposons également une personnalisation pour des puissances nominales spéciales et des dimensions de montage afin de répondre aux besoins spécifiques du projet.
3. De quelles certifications disposez-vous pour l'exportation ?
Nous fournissons les certifications ISO9001, CE et CCC. Nos moteurs sont fabriqués selon les normes CEI et GB, garantissant leur conformité avec la plupart des marchés internationaux, notamment l'Europe, l'Asie du Sud-Est, le Moyen-Orient et l'Amérique du Sud.
4. Puis-je obtenir des moteurs OEM ou personnalisés ?
Oui, TCG est une usine chinoise professionnelle offrant des services OEM/ODM complets. Nous prenons en charge les matériaux d'arbre personnalisés (acier inoxydable 304/316), les couleurs de peinture spéciales (code RAL), la personnalisation de la tension, les radiateurs, les capteurs de température et les options de marque.
5. Quel est le délai de livraison pour les commandes groupées ?
En tant que fabricant avec production en interne, notre délai de livraison standard est de 15 à 20 jours ouvrables pour les commandes groupées. Des commandes d’échantillons peuvent être organisées dans un délai de 7 à 10 jours. Nous prenons également en charge les conditions d'expédition FOB et CIF.
6. Quels types de montage sont disponibles ?
Nous proposons différentes configurations de montage, notamment B3 (monté sur pied), B5 (monté sur bride), B14 (monté en face) et B35 (combiné). Le type B3 sur pied est le plus couramment utilisé pour les applications industrielles.
7. Comment garantissez-vous la qualité des produits et l’efficacité énergétique ?
Chaque moteur est soumis à des tests à 100 % avant expédition, y compris des tests de courant à vide, de vibrations, de bruit et de résistance d'isolation. Nous utilisons des roulements NSK ou SKF, de l'acier au silicium de haute qualité (DW470/600/800) et des enroulements 100 % cuivre pur avec isolation de classe F pour garantir une fiabilité à long terme et un rendement élevé.
8. Quelle est la garantie et le support après-vente ?
Nous offrons une garantie standard de 18 mois à compter de la date d'expédition. Notre équipe technique fournit une assistance à distance, une fourniture de pièces de rechange et une assistance au dépannage. Pour les grands projets, nous pouvons également organiser des conseils sur site si nécessaire.
