Ce réducteur à engrenages vertical en ligne est le « tampon » idéal reliant le moteur et l'équipement, protégeant les équipements coûteux des impacts tout en permettant à votre machine de fonctionner efficacement dans des espaces limités grâce à une correspondance précise du rapport de transmission.
Réduction de la vitesse et augmentation du couple : réduit la vitesse ultra-élevée du moteur tout en amplifiant le couple de sortie de dizaines à des centaines de fois pour répondre aux exigences de charge lourde.

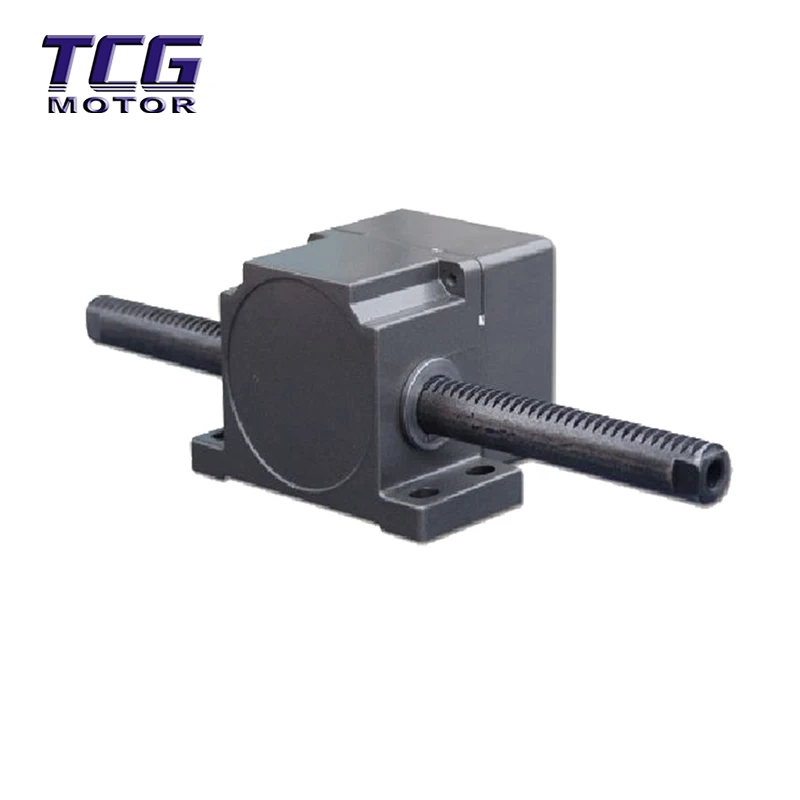

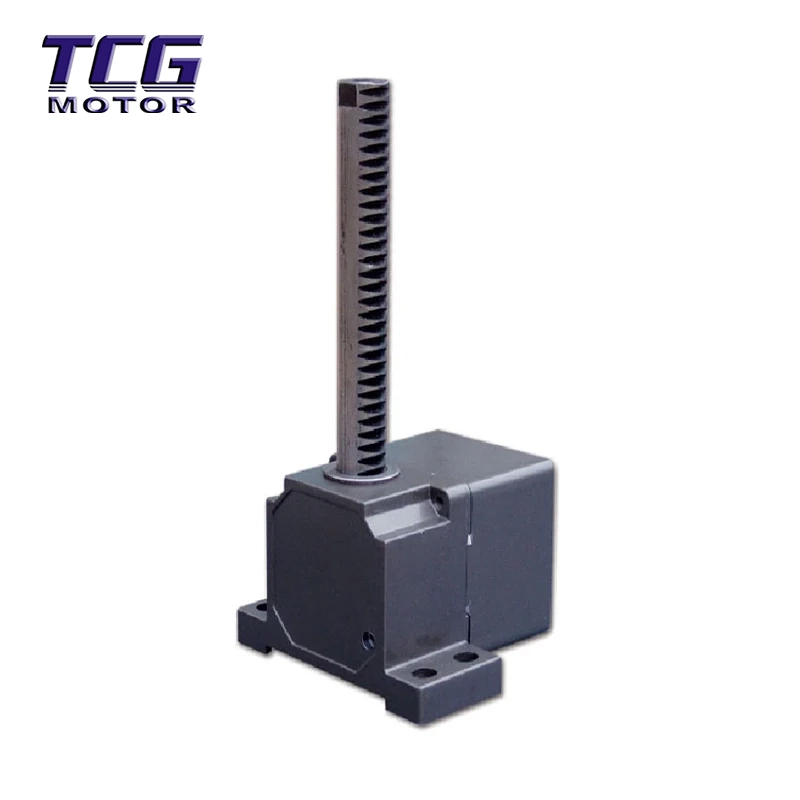

Changement de direction et poussée directe : la disposition verticale unique permet des « virages à angle droit » en puissance, économisant ainsi de l'espace ; des modèles spéciaux peuvent produire directement une poussée linéaire, éliminant ainsi le besoin de bielles complexes.
Magicien de l'espace : la conception compacte de la structure verticale permet d'économiser de l'espace au sol, ce qui la rend particulièrement adaptée aux équipements avec un espace interne limité.
Robuste et robuste : les engrenages centraux subissent un traitement thermique spécial, ce qui entraîne une dureté extrêmement élevée et une résistance exceptionnelle à l'usure et aux chocs, garantissant une longue durée de vie.
Haute efficacité et fonctionnement silencieux : efficacité de transmission extrêmement élevée (économie d'énergie) et fonctionnement fluide avec un bruit extrêmement faible.
Conception modulaire : prend en charge l'assemblage modulaire ; la maintenance nécessite uniquement le remplacement des modules endommagés, ce qui réduit considérablement les coûts de maintenance à long terme.

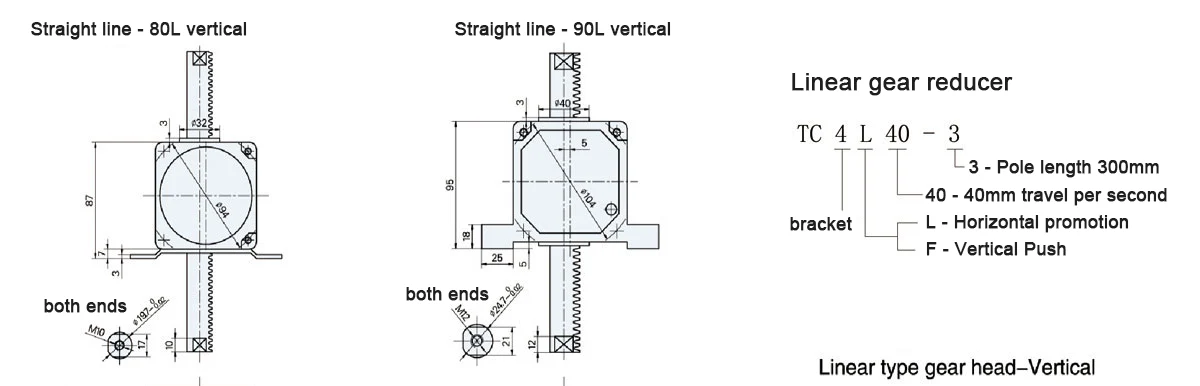

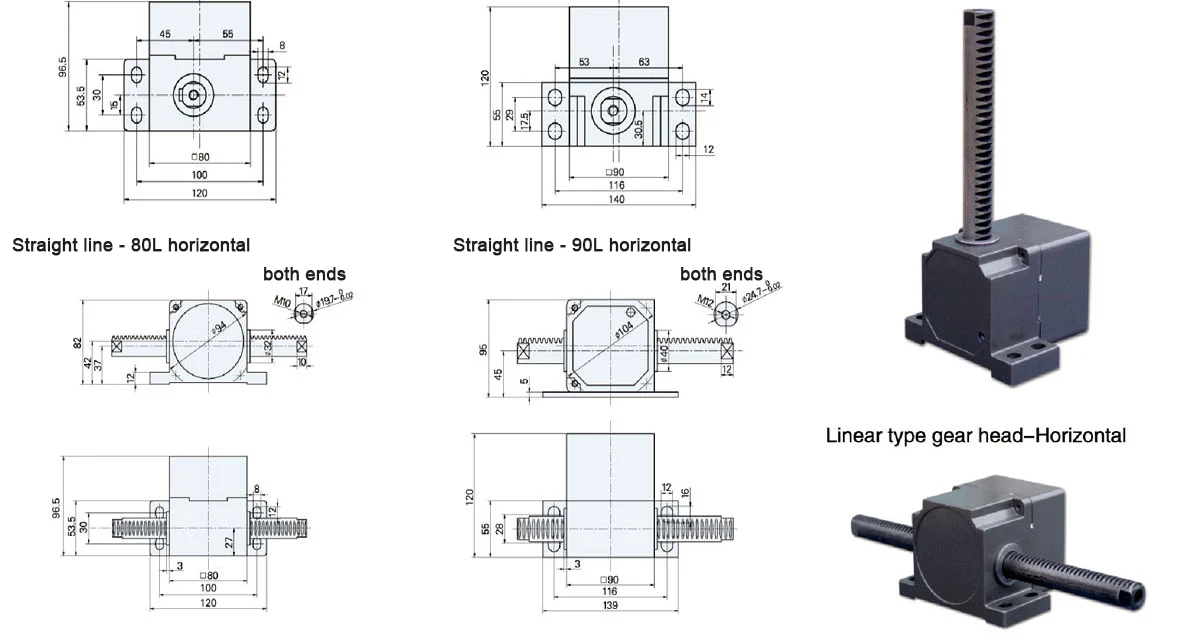

| Taille de cadre 80 | ||||||||||
| rapport de vitesse | 15 | 20 | 25 | 30 | 36 | 50 | 75 | 100 | 120 | 150 |
| Vitesse de crémaillère (mm/s) | 96 | 72 | 59 | 48 | 40 | 29 | 19 | 15 | 12 | 10 |
| Taille de cadre 90 | ||||||||||||
| rapport de vitesse | 16 | 20 | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | 130 | 150 |
| Vitesse de crémaillère (mm/s) | 100 | 81 | 65 | 52 | 40 | 32 | 26 | 21 | 18 | 16 | 12 | 11 |
| Taper | Qualité de manutention max. (kg) | Déplacement effectif du rack (mm) | Taille du cadre | Puissance (W) |
| 80L(F) | 70 | 100~700 | 80 | 25 |
| 90L(F) | 140 | 100~1000 | 90 | 40~120 |
Notre réducteur à engrenages vertical en ligne est largement utilisé dans les applications industrielles avec des exigences strictes en matière d'espace et de puissance : Industrie lourde et infrastructures : broyeurs à ciment, broyeurs à boulets miniers, grues portuaires, concasseurs.
Équipement industriel général : Divers tapis roulants, mélangeurs, tours de refroidissement, ventilateurs, pompes, etc.
Automatisation et industrie légère : équipement médical, machines d'emballage alimentaire, machines textiles.
Q1 : Pourquoi une boîte de vitesses à réducteur à engrenages en ligne vertical doit-elle être installée sur une base solide ?
R : Les réducteurs à engrenages verticaux en ligne génèrent un couple et une force de réaction importants pendant le fonctionnement. Si la fondation est inégale ou instable, cela provoquera de fortes vibrations, entraînant une usure prématurée des engrenages, voire une défaillance. Une base solide est donc essentielle.
Q2 : Comment calculer le couple de boîte de vitesses requis ?
R : La formule de base est : Couple (T) = 9 550 × Puissance (kW) ÷ Vitesse de sortie (tr/min).
Remarque : Le couple calculé doit être multiplié par un facteur de sécurité (1,2-1,5 pour les charges stables, 1,5-2,0 pour les charges d'impact), et le couple nominal de la boîte de vitesses doit être supérieur à ce résultat, avec une marge de 20 % à 30 %.
Q3 : Quelles précautions doivent être prises lors d’un fonctionnement à pleine charge pendant des périodes prolongées ?
R : La dissipation thermique est cruciale. Si l'équipement fonctionne en continu pendant 24 heures, il est recommandé de sélectionner un ventilateur de refroidissement ou des conduites d'eau de refroidissement pour éviter qu'une température excessive de l'huile ne brûle les joints. De plus, des modèles avec dissipateurs thermiques ou refroidissement par air forcé doivent être utilisés.
Q4 : Que dois-je faire si la boîte de vitesses du réducteur à engrenages vertical en ligne émet des bruits anormaux ou devient très chaude au toucher ?
R : Il s’agit d’un avertissement de dysfonctionnement. Veuillez arrêter la machine immédiatement et vérifier. Les causes possibles incluent : une fondation desserrée, une huile insuffisante ou l’utilisation d’une huile de qualité inférieure et l’usure des pièces internes.
Q5 : Existe-t-il des exigences particulières pour une utilisation dans les industries alimentaire ou pharmaceutique ?
R : Un boîtier en acier inoxydable répondant aux normes d'hygiène doit être utilisé et une huile lubrifiante de qualité alimentaire doit être ajoutée pour garantir un environnement de production sûr et sans pollution.
